7 segnali che indicano che è necessario sostituire l'ugello della stampante 3D
Table of Contents
- Cos'è un ugello in una stampante 3D?
- Cosa fa sì che gli ugelli si usurino
- Segnale n. 1 - Estrusione incoerente
- Segnale n. 2 - Qualità di stampa in calo
- Segnale n. 3 - Intasamento dell'ugello
- Segnale n. 4 - Danni visibili all'ugello
- Segnale n. 5 - Perdita di materiale
- Segnale n. 6 - Forma dell'ugello deformata
- Segnale n. 7 - Frequenti inceppamenti dei filamenti
- Manutenzione e cura preventiva
- Come sostituire gli ugelli
- Considerazioni conclusive sulla cura degli ugelli
- Per saperne di più
L'ugello della tua stampante 3D svolge un ruolo fondamentale dietro le quinte - estrusione di precise quantità di materiale fuso per costruire ogni strato senza soluzione di continuità. Tuttavia, l'usura e piccoli danni possono degradare le prestazioni di stampa in modo prematuro e spesso insidiosamente senza un'ispezione adeguata. Riconoscere i segnali rivelatori di un imminente guasto dell'ugello aiuta a prevenire mal di testa dovuti a macchine inaspettatamente intasate o poco performanti. Questa guida esplora il significato degli indicatori chiave è il momento di sostituire in modo proattivo l'ugello della stampante 3D e ripristinare la perfetta uniformità di stampa.
Cos'è un ugello in una stampante 3D?
Letteralmente la punta della lancia, gli ugelli ospitano l'estremità commerciale di Stampanti 3D FDM difendendosi dagli intasamenti e guidando il filamento in modo appropriato. Gli ugelli sono dotati di un minuscolo orifizio lavorato con precisione, leggermente più grande dello spessore del filamento, che consente al materiale liquefatto di estrudersi in modo efficiente sotto pressione, mantenendo al contempo la precisione dimensionale. Quindi facilitano i fondamentali movimenti di posa delle testine di stampa che depositano il materiale lungo percorsi utensile programmati.
Materiali dell'ugello
Per realizzare ugelli per stampanti 3D resistenti e ad alte prestazioni vengono utilizzati diversi materiali, ognuno con i propri vantaggi.
- Ottone- Molto conveniente e termicamente conduttivo per un riscaldamento rapido e uniforme. Più morbido e si consuma più velocemente con abrasivi. Adatto per PLA, ABS, ecc.
- Acciaio temprato- Estremamente resistente e durevole. Resiste a compositi esotici. Adesione degli strati migliorata. Costa di più e conduce il calore lentamente.
- Rubino - Durezza eccezionale, resistenza al calore e stabilità termica. Le proprietà di basso attrito impediscono al materiale di attaccarsi. Elevato costo del materiale ma eccezionale longevità.
- Carburo di tungsteno- Durezza quasi simile al diamante, resistenza rigida e resistenza all'abrasione. Gestisce bene i supporti abrasivi ad alte temperature. Fragile.
- Lega di rame/nichel- Proprietà termiche migliorate. Bassa frizione e caratteristiche anti-stick. Buon equilibrio generale. Può essere costoso.

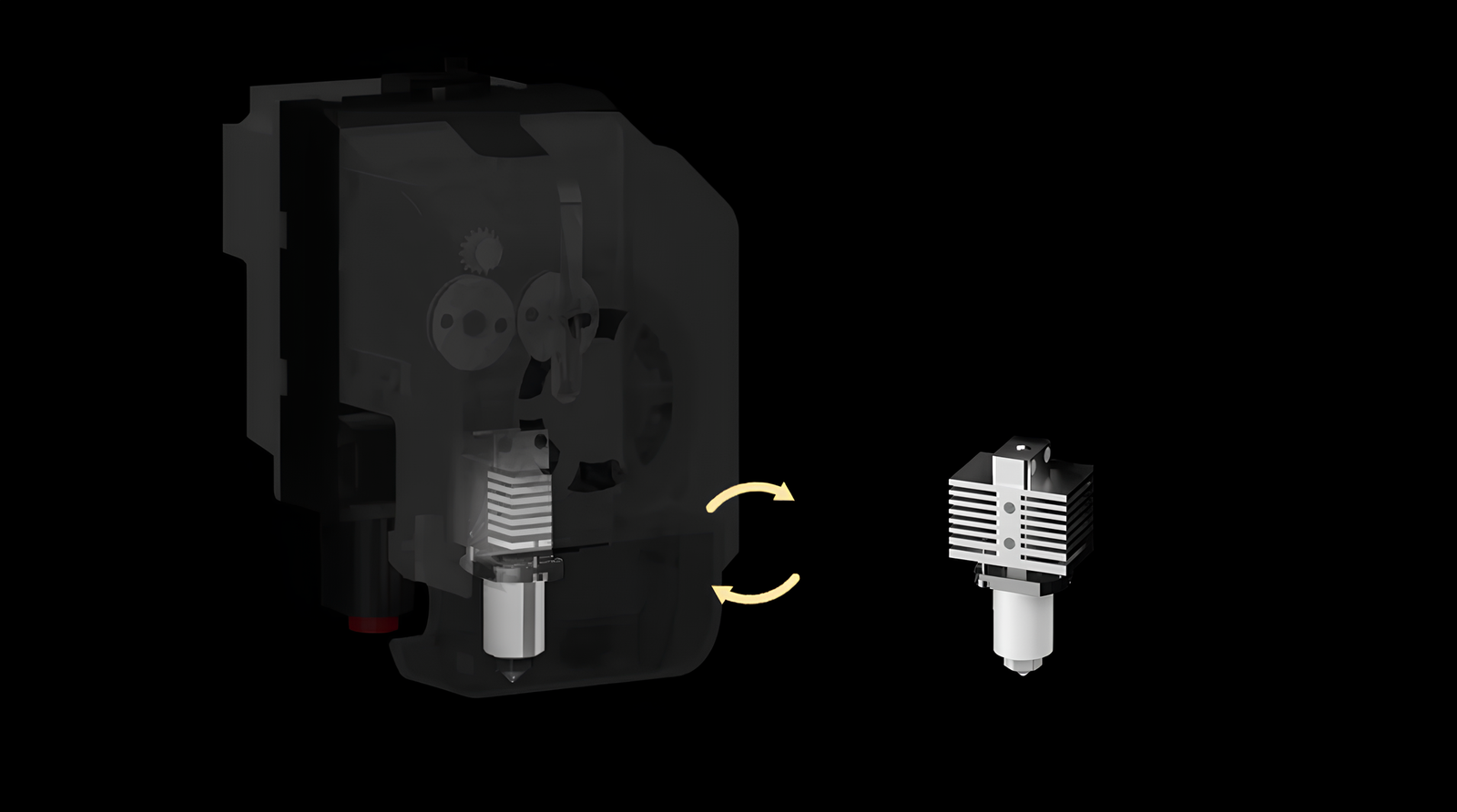

Alcune aziende produttrici di stampanti 3D riconoscono le diverse esigenze dei clienti e offrono una compatibilità flessibile. Ad esempio, QIDI Tech equipaggia i modelli con componenti intercambiabili ugelli in acciaio temprato placcati in rame e resistenti all'usura. Ciò consente agli utenti di selezionare il migliore in base a fattori come tipo di filamento, longevità prevista e applicazioni previste.
Cosa fa sì che gli ugelli si usurino
Sebbene ben costruiti, una normale routine di stampa 3D danneggia gradualmente gli ugelli nel tempo:
1. Riscaldamento e raffreddamento ripetuti
Accendere e spegnere gli ugelli a temperature calde e fredde provoca stress di espansione e crepe da fatica. Ciò modifica lentamente le proprietà del materiale dell'ugello.
2. Materiali abrasivi filati
Molti filamenti speciali contengono minuscoli pezzi duri di fibra di carbonio, polveri metalliche, composti luminescenti, ecc. Questi corrodono e raschiano le pareti interne dell'ugello, erodendo il foro di precisione.
3. Temperature elevate
La stampa di materie plastiche avanzate comporta il mantenimento degli ugelli molto caldi per lunghi periodi, avvicinandosi ai limiti del materiale. Un calore così estremo e prolungato può distorcere la forma della punta e ridurre la resistenza della lega.
4. Pulizia dell'usura
Le essenziali spolverate e puliture a freddo aggiungono lentamente piccole ammaccature e difetti ogni volta. Questa pulizia meccanica consuma la dimensione e la forma del foro.
5. Danni da inceppamento e sbloccaggio
Anche i pezzi di filamento incastrati, le perforazioni e gli inceppamenti dovuti alla spinta all'indietro possono graffiare e ammaccare la finitura superficiale del foro dell'ugello.
La comprensione di queste cause principali di usura fornisce indicazioni su come utilizzare e sottoporre a manutenzione gli ugelli con attenzione, per prolungarne la durata.
Segnale n. 1 - Estrusione incoerente
1. Come identificare problemi di estrusione non uniforme
Ascoltare eventuali rumori di spruzzo provenienti dall'ugello. Controllare le stampe per strati sottili, spazi vuoti o sezioni mancanti. Questi suggerimenti in genere indicano che un intasamento parziale blocca l'ugello, limitando il flusso regolare. Nei lavori più lunghi, il problema peggiora gradualmente man mano che l'output diventa meno costante.
2. Implicazioni di una scarsa estrusione
Output incoerenti e ostruzioni degli ugelli danneggiano direttamente la qualità di stampa. Nella migliore delle ipotesi, la qualità si degrada leggermente con piccoli vuoti o blabbing. Tuttavia, nella peggiore delle ipotesi, il flusso variabile causa la separazione degli strati o sposta l'intero modello. La stampa diventa imprevedibile e intollerante alle geometrie complesse.
Poiché l'instabilità dell'estrusione è spesso correlata a un eventuale guasto dell'ugello, è opportuno valutare più attentamente lo stato di salute dell'ugello e programmarne la sostituzione il prima possibile.
Segnale n. 2 - Qualità di stampa in calo
1. Problemi di qualità di stampa emergenti
Oltre al flusso variabile, altri sintomi si manifestano in modo discreto e negativo sulla qualità di stampa, tra cui:
- Stringendo o intrecciando fili sottili tra le sezioni
- Macchie di melma casuali che rovinano la finitura superficiale
- Le linee verticali sembrano disallineate
- Progressivo peggioramento degli artefatti di suoneria
- Scarsa capacità di collegamento e prestazioni di sporgenza
2. Il collegamento dell'ugello
Mentre la calibrazione del software influenza anche la qualità, le regole che espongono i fattori hardware. L'usura dell'ugello che apre piccole fessure aumenta la fuoriuscita e altera la forma della deposizione. Le dimensioni imprecise causano tracce di materiale fuori posto. La perdita di rigidità traduce le vibrazioni in difetti.
Se i modelli diventano gradualmente più brutti senza modifiche al firmware, vale la pena di valutare l'integrità e l'idoneità degli ugelli.
Segnale n. 3 - Intasamento dell'ugello
1. Individuare i segnali di avvertimento dell'intasamento
Niente blocca le stampe più velocemente di un ugello inceppato. Gli indizi di un intasamento includono l'ugello che interrompe bruscamente l'estrusione, il motore di alimentazione che scatta rumorosamente a causa della pressione eccessiva o il filamento che trasuda intorno all'hotend. Anche i pezzi ostinati incastrati all'interno e i residui di plastica bruciata causano gradualmente intasamenti che peggiorano nel tempo.
2. Impatti degli inceppamenti irrisolti
Mentre la rimozione di un intasamento offre un sollievo a breve termine, gli inceppamenti ricorrenti segnalano che l'ugello deve essere sostituito o aggiornato per evitare danni permanenti. Se non vengono controllati, gli intasamenti mettono a dura prova l'estrusore e potrebbero rovinare l'hotend. Gli ugelli difettosi rilasciano anche particelle che possono intasarsi di nuovo rapidamente.
Per evitare fastidiosi intasamenti degli ugelli a metà stampa, è necessario tenere a portata di mano dei pezzi di ricambio per rapidi cambi quando necessario. Pianificare le sostituzioni in batch man mano che l'uso del filamento aumenta.
Segnale n. 4 - Danni visibili all'ugello
1. Esempi di danni fisici all'ugello
A un esame più attento, i segnali d'allarme più evidenti riguardano l'usura o i danni visibili dell'ugello, tra cui:
- Apertura di estrusione irregolare allargata
- Mancano pezzi dalla punta dell'ugello
- Le estremità dell'orifizio piegate ostruiscono i percorsi del filamento
2. Impatti dei danni all'ugello
Ammaccature, scalfiture e forme strane lungo la gola dell'ugello riorganizzano negativamente e limitano il flusso del materiale. Nel frattempo, gli orifizi sporgenti/strappati perdono precisione dimensionale, causando problemi di rigonfiamento e dilatazione nelle stampe. Gli ugelli difettosi aumentano anche i rischi di inceppamento, trasudamento e incorporamento di detriti di lancio nelle uscite.
Chiaramente, gli ugelli danneggiati o erosi dovrebbero essere immediatamente sostituiti, sia per motivi di qualità di stampa che di longevità della stampante, prima che i problemi si amplifichino.
Segnale n. 5 - Perdita di materiale
Anche la fuoriuscita inaspettata di filamento fuso attorno all'area dell'ugello segnala un potenziale problema. Le fonti di fastidiose perdite di materiale includono:
1. Ugello non completamente fissato
Se il dispositivo di fissaggio dell'ugello si allenta a metà stampa, si aprono degli spazi che consentono alla plastica pressurizzata di fuoriuscire in modo irregolare verso l'alto. La prova è costituita da filamenti reticolati che si solidificano attorno a blocchi di calore e giunti filettati. Per affrontare la perdita è necessario serrare di nuovo l'ugello in modo sicuro.
2. Problemi di scorrimento del calore
A volte il materiale fuoriesce più in alto lungo le rotture termiche, suggerendo che l'aumento del creep termico ammorbidisce prematuramente il filamento. Le perdite di degassamento suggeriscono problemi di raffreddamento e conduzione del calore inadeguati che necessitano di rimedio per una stampa robusta, specialmente con materiali ad alta temperatura.
3. Filettature e guarnizioni usurate
In alternativa, la plastica che gocciola dagli ugelli probabilmente significa che le barriere vicino all'apertura si sono deteriorate nel tempo e non contengono più efficacemente il materiale sotto pressione. Ciò giustifica fortemente la sostituzione delle punte degli ugelli usurate.
Segnale n. 6 - Forma dell'ugello deformata
1. Significato della forma dell'ugello
Apparentemente irrilevante, il profilo dell'orifizio dell'ugello guida attivamente la qualità e le texture dell'estrusione. Le aperture coniche con pareti spesse e rastremate producono tracce rotonde lisce con pressione focalizzata sulla corona per l'adesione. I bordi smussati impediscono inoltre che il materiale si impigli e che l'accumulo di detriti rovini l'estrusione.
2. Identificazione dell'usura aberrante
Ma l'uso intensivo riduce la precisione della geometria e le caratteristiche desiderabili, tra cui:
- Punte degli ugelli appiattite
- Fori di estrusione eccessivamente angolati
- Profili di uscita asimmetrici
- Bordi arrotondati da bruciature e sfregamenti
I modelli di estrusione distorti risultanti alla fine si manifestano come imprecisioni dimensionali o finiture difettose, in particolare su elementi verticali alti.
Segnale n. 7 - Frequenti inceppamenti dei filamenti
1. Cause di inceppamento del filamento
Marmellate si verificano quando i detriti si accumulano e ostruiscono il piccolo foro dell'ugello, impedendo al filamento di passare agevolmente. Anche se a volte il filamento scadente si inceppa, la maggior parte degli inceppamenti inizia da piccoli pezzi di vecchia plastica rimasti attaccati all'ugello, che si accumulano gradualmente nel corso di numerose stampe.
2. Frequenza di inceppamento come indicatore
Se la rimozione degli inceppamenti e la sostituzione del filamento risolvono le cose solo temporaneamente prima di un altro inceppamento ripetuto subito dopo, è probabile che sia necessario sostituire l'ugello stesso a causa di problemi di usura crescenti. Troppi inceppamenti frequenti, molto più del normale per la stampante, implicano che il foro dell'ugello abbia difetti accumulati che rendono impossibile una stampa affidabile.
Il monitoraggio dei tassi di inceppamento aiuta a determinare se gli intasamenti frustranti derivano da danni crescenti al foro dell'ugello piuttosto che da occasionali problemi di filamento isolati. L'utilizzo dei log richiede di risolvere i problemi alla radice.
Manutenzione e cura preventiva
Gli ugelli sono fondamentali per ottenere stampe di qualità. Mantenendoli ben tenuti evita i problemi. Questa guida fornisce suggerimenti per la cura degli ugelli, per prolungarne la durata.
1.Abitudini che prolungano la durata degli ugelli
- Osservare attentamente le stampe per individuare i problemi man mano che emergono
- Evitare di far funzionare i materiali a temperature più elevate del necessario
- Prevenire le collisioni degli ugelli tramite il livellamento del piano di stampa
- Utilizzare filamenti di pulizia per eliminare in modo sicuro i residui
- Pulire delicatamente gli esterni, evitando di danneggiare i fori
- Controllare le condizioni del foro dell'ugello e le filettature prima dell'installazione
2. Controllo dell'ambiente di stampa
- Chiudere le stampanti o utilizzare coperture per mantenere temperature stabili
- Utilizzare ventilazione attiva, ventilatori e filtri per catturare i detriti
- Mantenere l'area pulita e priva di polvere per evitare intasamenti di particelle
- Installare i porta-bobine protetti lontano dagli ingranaggi/cinghie
- Maneggiare il filamento in modo pulito per evitare oli e corpi estranei
3. Durante lo stoccaggio e il trasporto
- Coprire le aperture degli ugelli o inserire tappi di protezione
- Staccare gli ugelli e riporli in modo sicuro nelle custodie per limitare i danni meccanici
- Aggiungere bandierine a nastro come indicatore visivo delle gole dell'hotend aperte
L'adozione di queste pratiche aiuterà gli ugelli a fornire un'estrusione affidabile e stampe di prima qualità per tutta la loro durata di servizio. Inoltre, la corretta conservazione del filamento è fondamentale per mantenere la qualità di stampa. Per saperne di più sulla longevità del filamento, consulta la nostra guida su Quanto dura il filamento della stampante 3D? (Quanto dura il filamento della stampante 3D?.
Come sostituire gli ugelli
Quando la diagnosi dei problemi indica chiaramente la presenza di componenti dell'ugello compromessi, la sostituzione ripristina la coerenza di estrusione e la qualità di stampa previste.
1. Procedura di sostituzione dell'ugello
Con la stampante spenta in modo sicuro, procedere come segue:
- Rimuovere la copertura anteriore
- Rimuovere la guaina in silicone
- Aumentare la temperatura dell'ugello
- Tirare su il filamento
- Rimuovere l'ugello con guanti isolanti
- Sostituire l'ugello
- Serrare a caldo l'ugello
- Ridurre la temperatura dell'ugello. Fare attenzione alle ustioni
- Installare la guaina in silicone
- Installare la copertura anteriore

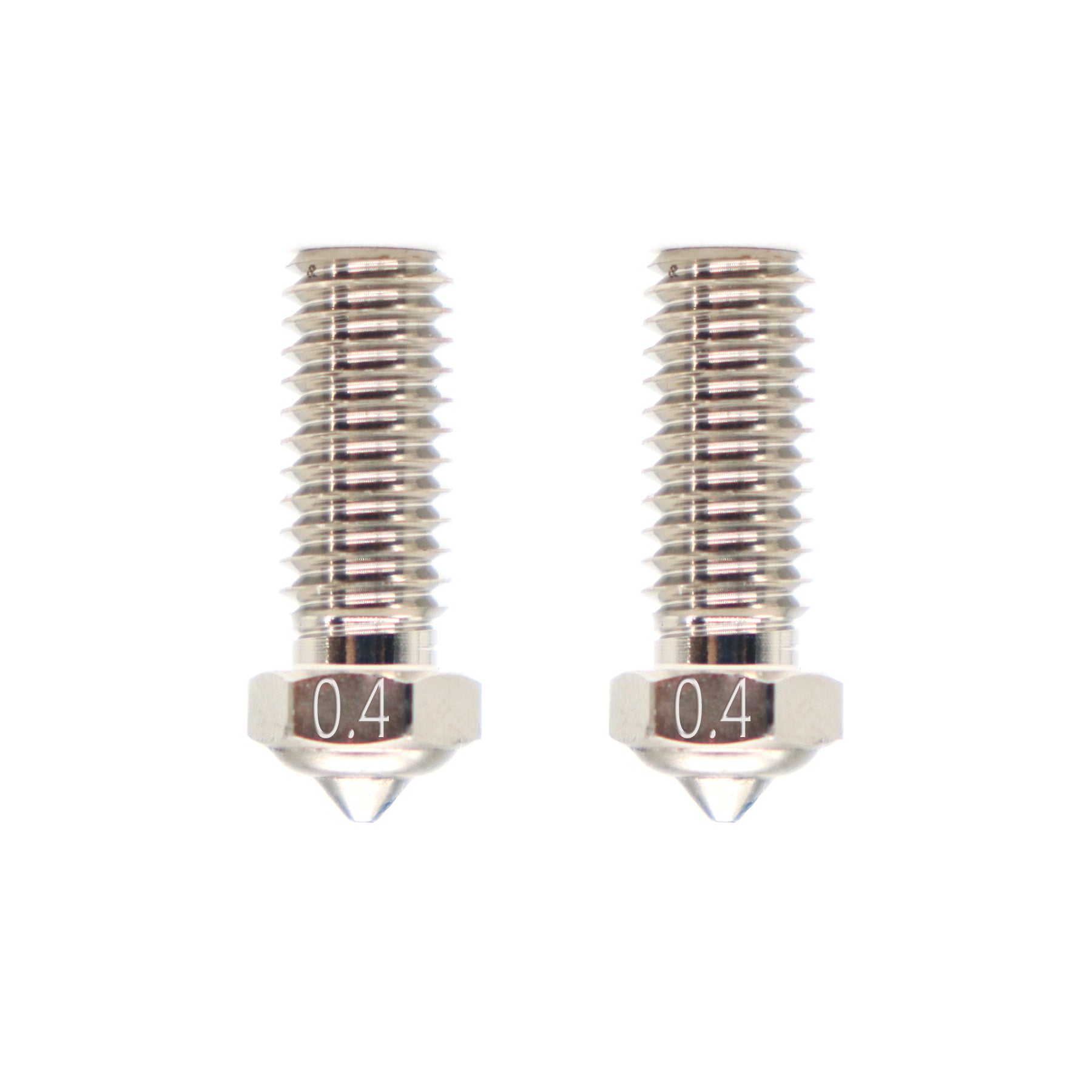

2. Scelta dei sostituti degli ugelli
Quando si selezionano le sostituzioni, considerare:
- Il diametro dell'orifizio influisce sulle capacità di dettaglio
- Compatibilità dei materiali soprattutto con abrasivi
- Ugelli speciali anti-intasamento, temprati, ecc. per filamenti difficili
- Ordinazione in lotti di pezzi di ricambio a prezzi accessibili per sostituzioni rapide quando emergono problemi
Con ugelli di ricambio di qualità a portata di mano e una semplice manutenzione, gli utenti possono risolvere i comuni problemi di estrusione prima che si trasformino in grattacapi più grandi in futuro.
Considerazioni conclusive sulla cura degli ugelli
L'ugello della stampante 3D può sembrare insignificante, ma le sue prestazioni dipendono in larga misura dalla sua durata e precisione nel dirigere la deposizione del materiale. L'usura graduale durante il normale funzionamento può compromettere l'affidabilità dell'estrusione in modi sottili se non individuando i problemi in tempo. Riconoscendo gli indicatori chiave del declino della salute dell'ugello e sostituendoli in anticipo, gli utenti salvaguardano la coerenza di stampa.
