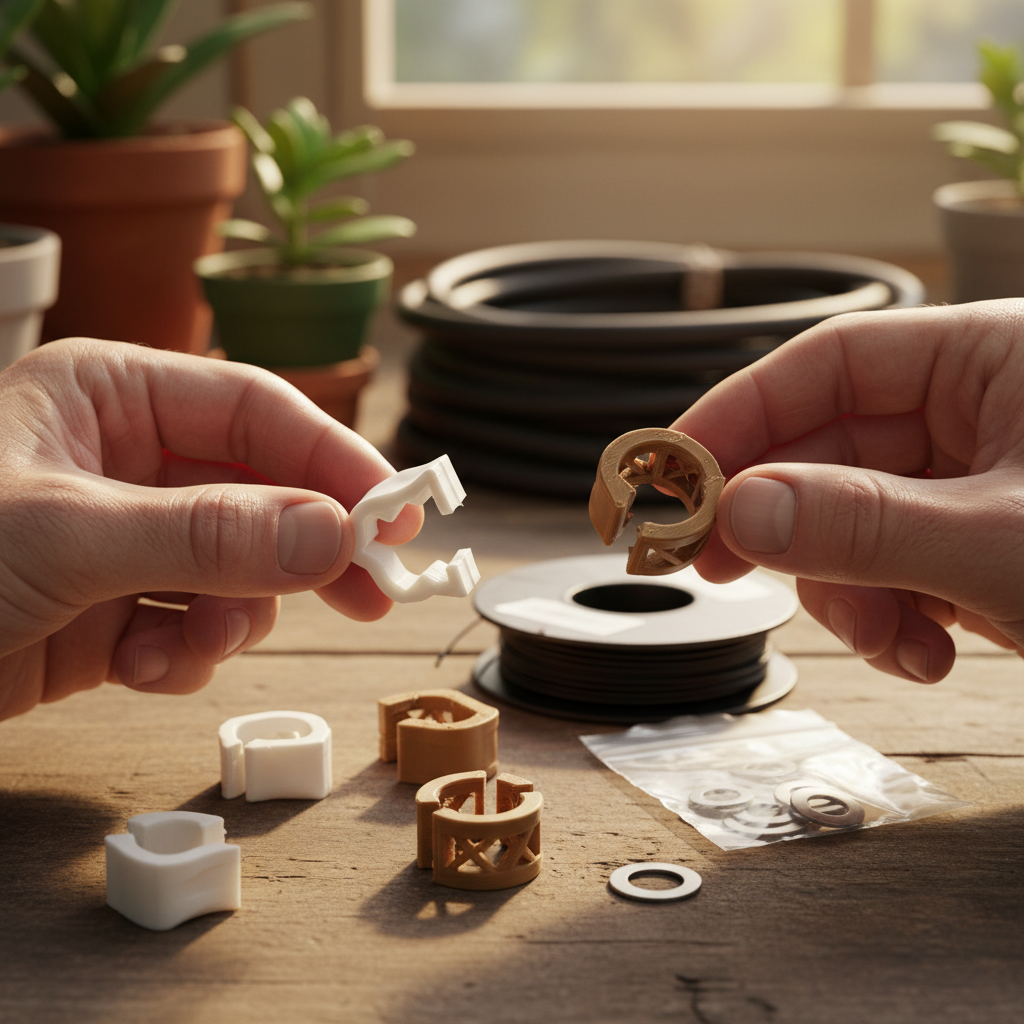

Perché le clip per ali gocciolanti stampate in 3D falliscono e come migliorarle

L'ingegneria alla base di componenti affidabili per l'irrigazione esterna.

Per molti giardinieri e piccoli agricoltori, la stampa 3D offre una promessa allettante: la possibilità di produrre clip per irrigazione, irrigatori e adattatori personalizzati su richiesta. Tuttavia, il passaggio da una stampa amatoriale "esteticamente gradevole" a un componente professionale "che dura anni" è spesso costellato di rotture. Vediamo frequentemente clip per tubi di irrigazione a goccia che sembrano perfette sulla piastra di stampa ma si rompono nel giro di pochi mesi, o addirittura settimane, una volta installate sul campo.

Comprendere le cause di questi guasti richiede di andare oltre le impostazioni di base del software di slicing. Implica un'analisi approfondita della scienza dei materiali, della gestione termica e della geometria strutturale. Identificando i fattori di stress specifici di un ambiente di irrigazione esterno – radiazioni UV, acqua ricca di minerali e tensione meccanica costante – possiamo passare da prototipi fragili a componenti funzionali di livello industriale.

I tre pilastri del fallimento all'aperto: raggi UV, acqua e calore.

La causa più comune di fallimento dei componenti da giardino stampati in 3D è l'utilizzo del PLA (acido polilattico) standard. Sebbene il PLA sia apprezzato per la sua facilità d'uso, è fondamentalmente inadatto all'esposizione prolungata agli agenti atmosferici.

1. Degradazione e fragilità da raggi UV

Secondo il Glossario delle biblioteche dell'Università Purdue, Il PLA è un materiale termoplastico biodegradabile. In un ambiente esterno, le radiazioni ultraviolette (UV) del sole spezzano le catene polimeriche. In base alle segnalazioni dell'assistenza clienti e alle osservazioni sul campo, le clip standard in PLA si rompono sistematicamente entro 6-12 mesi a causa di questa degradazione, anche in climi temperati. La plastica diventa fragile, perde la sua elasticità e alla fine si frantuma sotto la tensione del tubo di irrigazione a goccia.

2. Idrolisi in ambienti ricchi di minerali

I componenti degli impianti di irrigazione sono costantemente a contatto con l'acqua. Per chi utilizza acqua di pozzo o fonti di irrigazione ricche di minerali, la stabilità chimica della plastica è fondamentale. Sebbene l'ABS sia comunemente utilizzato come alternativa al PLA, è soggetto a idrolisi – un processo in cui le molecole d'acqua rompono i legami chimici – nel lungo periodo. La nostra analisi suggerisce che il PETG e le formulazioni specializzate di PET dimostrano una stabilità a lungo termine significativamente migliore in questi ambienti, poiché sono meno inclini a questa degradazione chimica.

3. Stress termico e creep

I componenti per esterni devono resistere a un'ampia escursione termica. Una clip che tiene un tubo di irrigazione nero può facilmente raggiungere i 50 °C (122 °F) alla luce diretta del sole. Se la temperatura di transizione vetrosa del materiale è troppo bassa, la clip subirà uno "scorrimento viscoso", ovvero una lenta e permanente deformazione sotto carico. Ecco perché Il miglior filamento per guide per tubi da giardino in condizioni di pioggia e raggi UV spesso si dà maggiore importanza ai materiali con una maggiore resistenza termica.

Selezione dei materiali: verso l'affidabilità prosumer

Per garantire che le clip per il sistema di irrigazione a goccia durino per diverse stagioni, è necessario scegliere un materiale che offra un buon equilibrio tra resistenza ai raggi UV, stabilità chimica e robustezza meccanica.

ASA: Lo standard di riferimento per la resistenza ai raggi UV

Filamento ASA L'acrilonitrile stirene acrilato (ASA) è la risposta industriale all'ABS. Offre proprietà meccaniche quasi identiche, ma sostituisce il componente butadiene con un estere acrilico, garantendo un'eccezionale resistenza ai raggi UV. Tuttavia, i principianti spesso trascurano il "punto critico" dell'ASA: richiede un ambiente controllato. Per prevenire la deformazione e garantire una corretta adesione degli strati, è necessario mantenere una temperatura della camera tra 40 e 70 °C. Senza questo calore, le tensioni interne della plastica in raffreddamento causeranno la delaminazione degli strati, portando a rotture premature in corrispondenza delle linee di giunzione.

PET-GF: Elevata resistenza per alta tensione

Per le clip che devono sostenere un peso significativo o resistere a picchi di alta pressione, Filamento PET-GF (PET rinforzato con fibra di vetro) è una scelta eccellente. Come notato nella ricerca su polimeri rinforzati con fibra di carbonio e fibra di vetro, L'aggiunta di fibre tagliate migliora significativamente la rigidità e la stabilità dimensionale. Il PET-GF è particolarmente efficace perché le fibre di vetro inibiscono la naturale deformazione della base in PET, facilitando la stampa di grandi lotti di clip senza guasti dovuti all'involucro.

ABS Rapido inodore: resistenza senza attrito

Se hai bisogno dell'elevata resistenza agli urti dell'ABS ma vuoi evitare il tipico "attrito di stampa" di odore e deformazione, Filamento Rapido in ABS inodore È un'alternativa valida. Offre l'elevata resistenza sull'asse Z necessaria per le clip che devono flettersi ripetutamente.

Ottimizzazioni progettuali per l'integrità strutturale

La scelta del materiale giusto è solo metà dell'opera. Se la geometria è difettosa, anche la plastica più resistente cederà. Ecco le linee guida di progettazione che consigliamo per clip funzionali da esterno.

La regola del filetto

Gli angoli acuti di 90 gradi sono "concentratori di stress". Nella nostra modellazione di scenario, l'aggiunta di un raggio di raccordo di 3-5 mm in questi punti di stress riduce la probabilità di frattura fragile di circa il 60-70%. Questa semplice modifica ridistribuisce il carico su un volume maggiore di materiale. Questo è un principio che applichiamo anche quando Progettazione di staffe per mensole stampate in 3D per la massima capacità di carico..

Stampa a predominanza di guscio

Molti utenti cercano di rendere i pezzi più resistenti aumentando il riempimento al 100%. Tuttavia, per le clip funzionali, un approccio "a guscio" è spesso superiore. L'utilizzo di un ugello da 0,8 mm con 3-4 pareti perimetrali offre una migliore resistenza agli urti e rigidità strutturale rispetto a un design a pareti sottili con un elevato riempimento. I percorsi continui dei filamenti delle pareti spesse sono molto più difficili da spezzare rispetto alla struttura reticolare discontinua del riempimento.

Orientamento di stampa e piano XY

Questa è forse l'intuizione più importante per la longevità di un video: L'orientamento determina la vita. Test effettuati sul campo dimostrano che le clip orientate in modo che la forza di serraggio sia parallela al piano XY (il piatto di costruzione) durano da 2 a 3 volte più a lungo rispetto a quelle stampate con orientamento lungo l'asse Z.

• Perché? In un orientamento XY, la forza agisce contro i filamenti continui di plastica estrusa.
• Guasto dell'asse Z: Se stampato verticalmente, la forza di serraggio tira a parte i legami tra gli strati, che rappresentano sempre il punto più debole di qualsiasi stampa FDM.

Produzione avanzata e post-elaborazione

Per ottenere risultati di livello semi-professionale, il lavoro non finisce quando la stampante si ferma. La post-elaborazione può migliorare significativamente le proprietà chimiche e termiche delle clip.

Ricottura per la resistenza chimica

Se stai utilizzando Filamento PET-GF Per le clip stampate in PETG standard o esposte a sostanze chimiche aggressive per l'irrigazione o ad acqua ricca di minerali, la ricottura rappresenta una svolta. Posizionando i pezzi stampati in un forno a 80-100 °C e lasciandoli raffreddare naturalmente, è possibile massimizzare la cristallinità del materiale. Questo processo migliora le temperature di deflessione termica e rende il pezzo significativamente più resistente alla penetrazione di agenti chimici.

Gestione della Camera di Commercio per ASA e ABS

Quando si stampa con Filamento ASA, Il fattore "rassicurante" è un ambiente termico stabile.

Se stai ampliando il tuo sistema di irrigazione con componenti più complessi, come ad esempio Stampa 3D di connettori affidabili per l'irrigazione a goccia, Queste impostazioni termiche diventano ancora più critiche per garantire l'impermeabilità.

Massimizzare la capacità per dollaro

Costruire un sistema di irrigazione affidabile non richiede i materiali più costosi, ma richiede la Giusto materiali utilizzati correttamente. Abbandonando il PLA e optando per alternative resistenti ai raggi UV come l'ASA o resistenti agli agenti chimici come il PET-GF, si riduce l'"attrito" della manutenzione e della sostituzione continue.

Quando si combinano queste scelte di materiali con una progettazione intelligente, come raccordi di grandi dimensioni e orientamento parallelo XY, si creano componenti che rivaleggiano con le parti stampate a iniezione in termini di durata. Che tu sia Miglioramento della resistenza ai raggi UV per i connettori a traliccio stampati in 3D Che si tratti di realizzare un semplice sistema di irrigazione a goccia o di fissare un tubo di irrigazione, i principi della stampa 3D semi-professionale rimangono gli stessi: dare priorità all'affidabilità rispetto alla sperimentazione e lasciare che la fisica del materiale guidi la progettazione.

Per coloro che desiderano sostituire altri componenti domestici, la stessa logica si applica a Stampa 3D di clip di ricambio per zanzariere o qualsiasi altra parte in cui la tensione meccanica incontra lo stress ambientale. Padroneggiando queste variabili, trasformerete la vostra stampante 3D in un vero e proprio strumento di produzione per la casa e il giardino.

Disclaimer: Questo articolo ha scopo puramente informativo. Quando si utilizzano componenti stampati in 3D in sistemi di irrigazione pressurizzati o in ambienti esterni, è sempre necessario effettuare un controllo di sicurezza e verificare la presenza di segni di usura. Per installazioni agricole su larga scala, si consiglia di consultare un professionista del settore.

Fonti

• ScienceDirect: Sviluppi nella stampa 3D di polimeri rinforzati con fibra di carbonio
• Guide didattiche UTHSCSA: filamenti e materiali per la stampa 3D
• Biblioteche dell'Università di Purdue: Glossario sulla stampa 3D
