느슨한 창틀용 교체 클립을 3D 프린트하는 방법
헐거워진 방충망을 고정할 교체용 클립을 3D 프린터로 제작하는 방법
집주인이라면 누구나 겪어봤을 법한 짜증스러운 상황이 있습니다. 바람에 덜컹거리는 방충망이나, 작은 플라스틱 클립이 부러져서 아예 떨어져 나가는 경우죠. 이런 부품들은 집 관리에서 가장 취약한 부분입니다. 시간이 흐르면서 강렬한 자외선과 계절 변화에 노출되면 공장에서 성형된 플라스틱이 쉽게 부서지기 시작합니다. 교체하려면 번거롭게 철물점에 가야 하는데, 막상 가보면 20년 된 방충망에 맞는 제품이 없는 경우가 허다합니다.
3D 프린팅은 단순한 임시방편을 넘어, 기존 부품보다 훨씬 뛰어난 대체품을 제작할 수 있게 해준다는 사실을 알게 되었습니다. 적절한 재료를 선택하고 전문적인 설계 원칙을 적용하면 자외선에 의한 변색에 강하고 탄성을 오랫동안 유지하는 클립을 만들 수 있습니다. 이 가이드에서는 산업용 데스크톱 제작 장비를 사용하여 고장난 부품을 고성능 맞춤형 솔루션으로 교체하는 방법을 살펴봅니다.
야외 활동 장수 비결의 재료 과학
주택 외장재 부품을 출력할 때 재료 선택은 가장 중요한 결정입니다. 주된 적은 기계적 힘이 아니라 태양입니다. NIST의 적층 제조용 첨단 소재 연구, 환경적 요인은 고분자의 장기적인 성능에 상당한 영향을 미칩니다.
ASA 대 ABS: UV 전쟁
많은 취미 활동가들이 강도 때문에 ABS(아크릴로니트릴 부타디엔 스티렌)를 선택하지만, 창문 클립에는 적합하지 않습니다. ABS는 자외선에 노출되면 빠르게 변색되고 부서지기 쉬워져 한 계절 만에 파손됩니다. 전문가용 대안으로는 ASA(아크릴로니트릴 스티렌 아크릴레이트)를 추천합니다. ASA는 ABS와 유사한 기계적 특성을 가지면서도 화학 구조가 변형되어 탁월한 자외선 저항성을 제공합니다. 실외 부품에 대한 경험에 따르면, ASA 클립은 직사광선 아래에서도 ABS 클립보다 유연성과 구조적 안정성을 2~3배 더 오래 유지합니다.
PETG: 균형 잡힌 대안
뒤틀림 위험을 줄이면서 더 빠른 출력을 원하는 분들을 위해, 펫티 라피도 훌륭한 후보자입니다. PETG는 인장 강도와 충격 저항성에서 균형을 이룹니다. 자외선 저항성은 ASA보다 낮지만 PLA보다는 훨씬 우수합니다. 펫티 라피도 이 소재는 "스프링 작용"이 필요한 클립에 특히 유용한데, 이는 지속적인 응력 하에서 재료가 영구적으로 변형되는 경향인 "크리프" 현상이 덜 발생하기 때문입니다.
당사의 소재 추천은 옥외 내구성이 자외선 안정성과 열 저항성의 곱이라는 경험적 법칙에 기반합니다. ASA는 햇볕이 강한 지역에 가장 적합하며, PETG는 그늘진 곳이나 온화한 지역에서 사용이 간편한 대안으로 추천됩니다.
풍화작용에 대해 더 자세히 살펴보는 두 가지 관련 비교가 있습니다. 직사광선 아래에서 ASA와 PETG 비교 그리고 인쇄된 마운트의 옥외 수명 예측.
기계적 응력 및 "리빙 힌지" 설계
3D 프린팅으로 교체 부품을 제작할 때 흔히 저지르는 실수는 부품을 너무 뻣뻣하게 만드는 것입니다. 창문 클립은 제자리에 끼워지기 위해 구부러져야 하고, 스크린을 고정하기 위해 지속적인 압력을 가해야 합니다. 만약 설계가 너무 뻣뻣하면 내부 응력으로 인해 결국 층 분리가 발생합니다.
살아있는 경첩 원리
클립이 부러지지 않고 구부러질 수 있도록 하기 위해 "리빙 힌지" 원리를 활용합니다. 이는 부품의 특정 부분을 나머지 부분보다 얇게 설계하여 굴곡이 제어된 영역으로 향하도록 하는 것입니다.
- 최적 두께: 굴곡부에는 1.5mm에서 2.0mm 두께를 권장합니다. 이 두께는 구조적 안정성을 위한 충분한 두께를 제공하면서도 설치를 위한 적절한 유연성을 유지합니다.
- 허용 오차 범위: 맞춤형 하드웨어 수리에서 관찰되는 패턴을 바탕으로, 클립의 고리와 창틀 사이에 0.2mm에서 0.3mm의 허용 오차 간격을 두는 것이 좋습니다. 이는 시간이 지남에 따라 발생하는 "재료 변형"을 고려하여 클립이 제거하기 어려워지는 것을 방지하기 위함입니다.
구조 강화
채움재 비율과 관계없이, 작은 기능성 부품의 강도는 외곽(벽)에서 비롯됩니다. 외곽 벽을 3~4개 사용하는 것을 권장합니다. 이렇게 하면 물이 스며드는 것을 막고 스크린 프레임의 외부 압력에 저항하는 견고한 "껍질"이 형성됩니다.
최대 내구성을 위한 슬라이싱 전략
출력 베드에 부품을 어떤 방향으로 배치하는지는 디자인 자체만큼이나 중요합니다. 3D 프린팅은 본질적으로 이방성을 띠는데, 이는 Z축(레이어 간) 방향이 X축과 Y축 방향보다 약하다는 것을 의미합니다.
결정립 방향 (방향)
나무의 나뭇결처럼 층층이 쌓여 있는 구조를 생각해 보세요. 굽힘력이 층들을 분리시키지 않도록 설계해야 합니다. 클립의 경우, "세워서" 출력하는 것을 권장합니다. 이렇게 하면 층 사이의 선이 굽힘력에 수직으로 배열됩니다. 클립을 평평하게 출력하면 "갈고리" 부분이 층 사이의 얇은 접착층에만 의존하게 되어 부러지기 쉽습니다.
채움재 및 벽체 밀도
클립과 같은 작은 부품의 경우 재료 절약 효과는 미미합니다. 최대 밀도를 위해 100% 채움 밀도를 권장합니다. 고속 인쇄가 가능하고 안정적인 필라멘트를 사용하십시오. 펫티 라피도 이 기능을 사용하면 인쇄 시간을 크게 늘리지 않고도 이러한 고밀도 설정을 유지할 수 있습니다.
클립 내구성 모델링(시나리오 분석)
이러한 선택이 미치는 영향을 보여주기 위해, 반복적인 스트레스 상황에서 표준 고정 클립의 예상 성능을 모델링했습니다.
| 매개변수 | 값/범위 | 단위 | 이론적 해석 |
|---|---|---|---|
| 플렉스 섹션 두께 | 1.8 | mm | 유연성과 내구성의 균형 |
| 외곽 벽 | 4 | 세다 | 박리를 방지합니다 |
| 인쇄 방향 | 모서리(90°) | 도 | 스트레스에 맞춰 강도를 조절합니다 |
| 재료(ASA) | 100% | 채움재 | 최대 자외선 차단 |
| 허용 오차 범위 | 0.25 | mm | 열팽창을 고려함 |
이 모델은 주거용 창틀에 사용되는 표준 25mm 고정 클립에 대한 확정적 시나리오를 가정합니다. 이는 통제된 실험실 연구가 아닌 일반적인 작업 현장의 실제 상황을 기반으로 한 시나리오 모델입니다.
기술적 마찰 극복: 가열 챔버의 역할
ASA나 ABS 같은 고성능 소재로 출력할 경우, 특히 뒤틀림이나 수축과 같은 "마찰 지점"이 발생할 수 있습니다. 이러한 소재는 냉각되면서 수축하기 때문에 출력물의 모서리가 베드에서 떨어져 나가 치수 정확도가 떨어질 수 있습니다.
바로 이 지점에서 하드웨어 성능이 필수적입니다. 전문가급 장비는 다음과 같은 것들이 필요합니다.
규모가 작은 가게나 기능 수리 분야에 이제 막 발을 들여놓는 사람들에게는,
챔버 온도가 이러한 재료의 성능에 어떤 영향을 미치는지에 대한 배경 설명은 다음을 참조하십시오. 온도 조절실이란 무엇인가 그리고 ABS, ASA, PC 소재로 출력할 때 유용한 11가지 팁.
주요 내용 요약
내구성이 뛰어난 창문 클립 교체용 부품을 성공적으로 3D 프린팅하려면 다음 전문가 팁을 따르세요.
- 소재 선택: 직사광선에 노출될 경우 ASA를 우선적으로 사용하십시오. 펫티 라피도 음영 처리된 영역이나 빠른 기능 프로토타입 제작에 적합합니다.
- Flex를 위한 디자인: 경첩에는 1.5~2.0mm 두께를 사용하고 재료의 크리프 현상을 고려하여 0.25mm의 공차 간격을 두십시오.
- 강도 설정: 외곽 벽 4개와 100% 채움 밀도를 사용하십시오. 응력이 레이어 라인에 수직이 되도록 항상 부품의 방향을 조정하십시오.

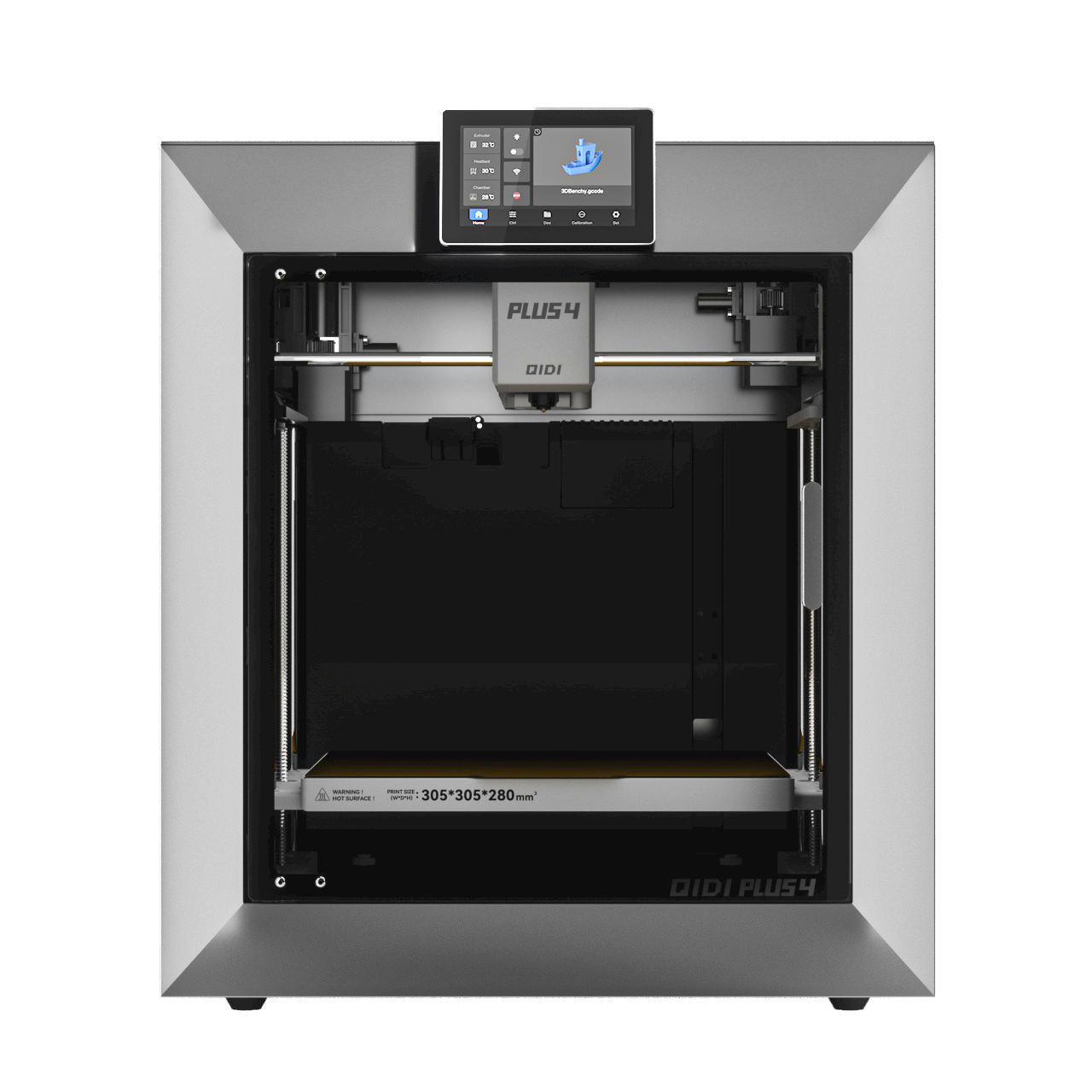

- 온도 조절: 가열 챔버가 있는 프린터를 사용하십시오. 예를 들어,
QIDI 맥스4 3D 프린터, 기술용 필라멘트의 치수 정확도를 보장하고 뒤틀림을 방지하기 위해서입니다.
단순히 이론적인 실험에서 벗어나 실용적이고 재료 중심적인 전략을 활용하면, 흔히 가정에서 발생하는 불편함을 현대적인 적층 제조 기술의 위력을 보여주는 사례로 탈바꿈시킬 수 있습니다.
부인 성명: 이 글은 정보 제공 목적으로만 작성되었습니다. 가정 수리를 진행할 때는 모든 구성 요소가 지역 안전 및 건축 규정을 준수하는지 확인하십시오. 3D 프린팅 필라멘트 및 관련 장비를 다룰 때는 항상 적절한 개인 보호 장비(PPE)를 착용하십시오.
