Come aggiungere BRIM a un modello in Qidi Studio?

Nel processo di stampa 3D, il Brim è un metodo di fissaggio comune. Può aumentare l'area di contatto sul fondo del modello, migliorare efficacemente la stabilità di stampa e ridurre il rischio di deformazione. Ecco alcuni scenari applicativi comuni del Brim:

● Prevenire la deformazione: per i materiali che tendono a deformarsi, come ABS e PA, Brim può migliorare l'adesione dello strato inferiore ed evitare che il modello si deformi durante la stampa.

● Migliora la stabilità dei modelli di piccole dimensioni: per i modelli con una piccola superficie di contatto inferiore, Brim può fornire un supporto aggiuntivo per evitare che si ribaltino o cadano dalla piattaforma di stampa durante la stampa.

Studio QIDI Offre una comoda opzione di impostazione del Brim, consentendo agli utenti di regolare liberamente i parametri del Brim in base alle diverse esigenze di stampa. Questo tutorial mostrerà in dettaglio come aggiungere il Brim. al modello in QIDI Studio e regolare i parametri correlati per ottenere un effetto di stampa più stabile.

Diagramma schematico

Prima aggiungendo Brim

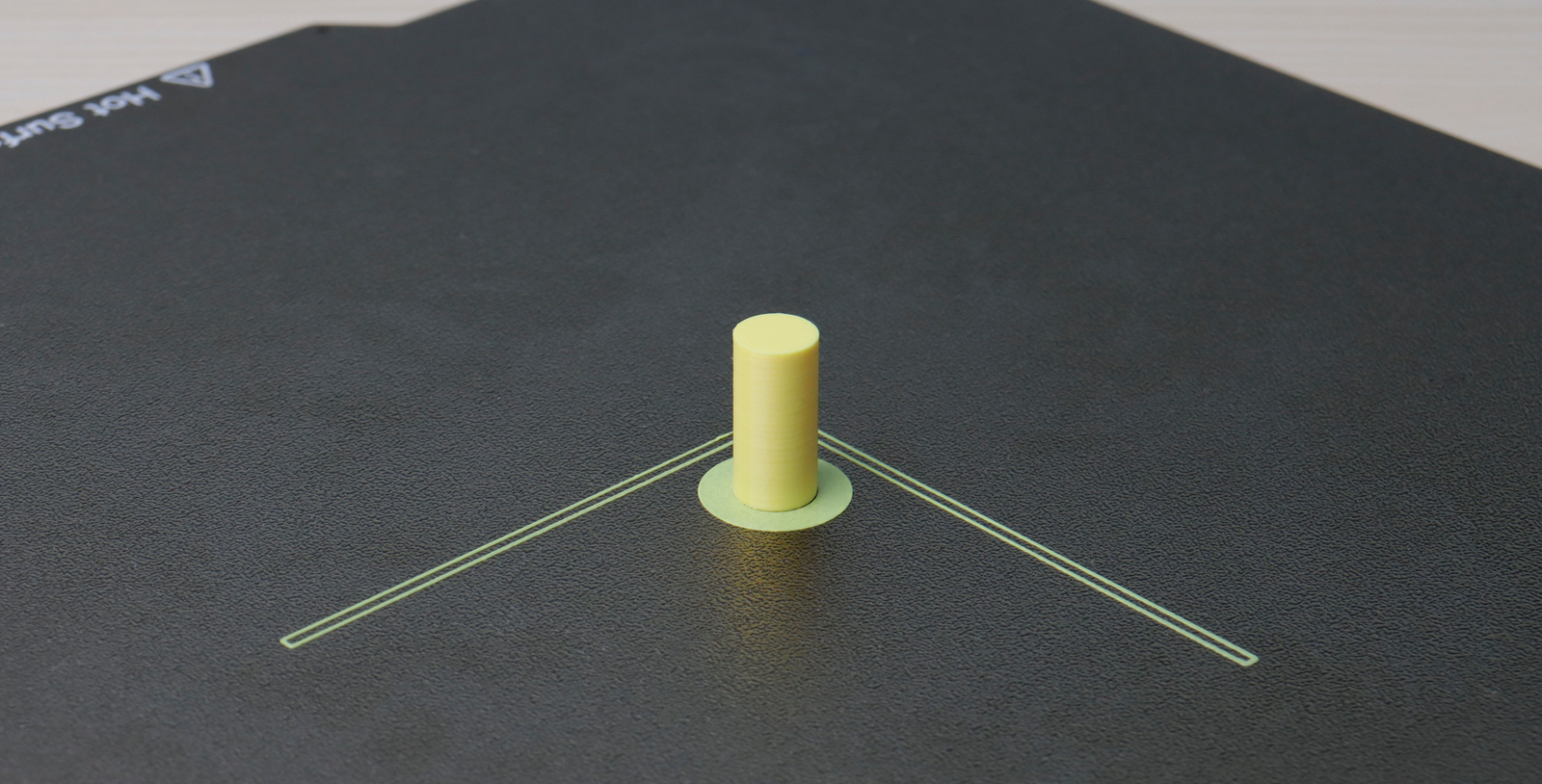

Dopo aggiungendo Brim

L'effetto modello mostrato nella figura sopra è ottenuto aggiungendo e regolando il Tesa parametro Se vuoi ottenere un effetto simile, segui i passaggi sottostanti.

fare un passo

1. Generalmente, se il modello soddisfa determinate condizioni, il Brim viene generato automaticamente dall'algoritmo dopo lo slicing. Tuttavia, in alcuni casi, il Brim non può essere generato automaticamente ed è necessario regolare manualmente i parametri pertinenti.

2. Come mostrato in figura, trova i parametri relativi alla generazione di Brim. Di seguito sono riportate le funzioni di ciascuna opzione:

Auto: sceglie automaticamente se generare Brim in base all'algoritmo.

Dipinto: è possibile disegnare manualmente la tesa a forma di orecchio.

Solo falda esterna: genera la falda solo sulla parte esterna dell'oggetto.

Solo falda interna: se l'interno dell'oggetto è cavo, la falda viene generata solo attorno alla parte interna dell'oggetto.

Tesa esterna e interna: la tesa verrà generata all'interno e all'esterno dell'oggetto.

No-Brim: Non verrà generato alcun Brim.

3. A seconda delle esigenze del modello, selezionare l'opzione Solo visiera esterna.

4. Cliccando su Slice scoprirai che Brim è stato generato correttamente nella parte inferiore del modello.

Come aggiungere la visiera a forma di orecchio a un modello?

Durante il processo di stampa 3D, la parte inferiore del modello spesso si deforma a causa del restringimento del materiale o di un'adesione insufficiente, soprattutto quando si stampano materiali facilmente restringibili come ABS e ASASebbene il Brim tradizionale possa migliorare l'adesione, a volte è difficile da rimuovere e non tutte le aree lo richiedono. In questo caso, il Brim a forma di orecchio è un'opzione più flessibile, che può fornire un supporto aggiuntivo per angoli acuti o aree chiave, riducendo al contempo il lavoro di pulizia successivo. La figura seguente è un'immagine di riferimento del Brim a forma di orecchio:

fare un passo

1. Selezionare il tipo di tesa come "Verniciata".

2. Seleziona il modello a cui vuoi aggiungere la falda a forma di orecchio e clicca sullo strumento "Falda a forma di orecchio" qui sopra.

3. È possibile creare un Brim a forma di orecchio nella posizione specificata cliccando manualmente come nella casella 1, oppure generare automaticamente un Brim a forma di orecchio secondo l'algoritmo tramite la casella 2.

4. Dopo aver aggiunto il Brim nella posizione appropriata, fai clic su Slice e noterai che il Brim a forma di orecchio è stato generato correttamente nella parte inferiore del modello.

Conclusione

Grazie a questo tutorial, hai imparato come aggiungere Brim ai modelli in QIDI Studio per migliorare la stabilità di stampa e ridurre i problemi di deformazione. L'uso flessibile di questi strumenti può aiutarti a ottenere risultati di stampa 3D più stabili e precisi. Benvenuto/a a Comunità QIDI, condividi le tue esperienze e i tuoi lavori di stampa e interagisci con altri appassionati di stampa 3D!
