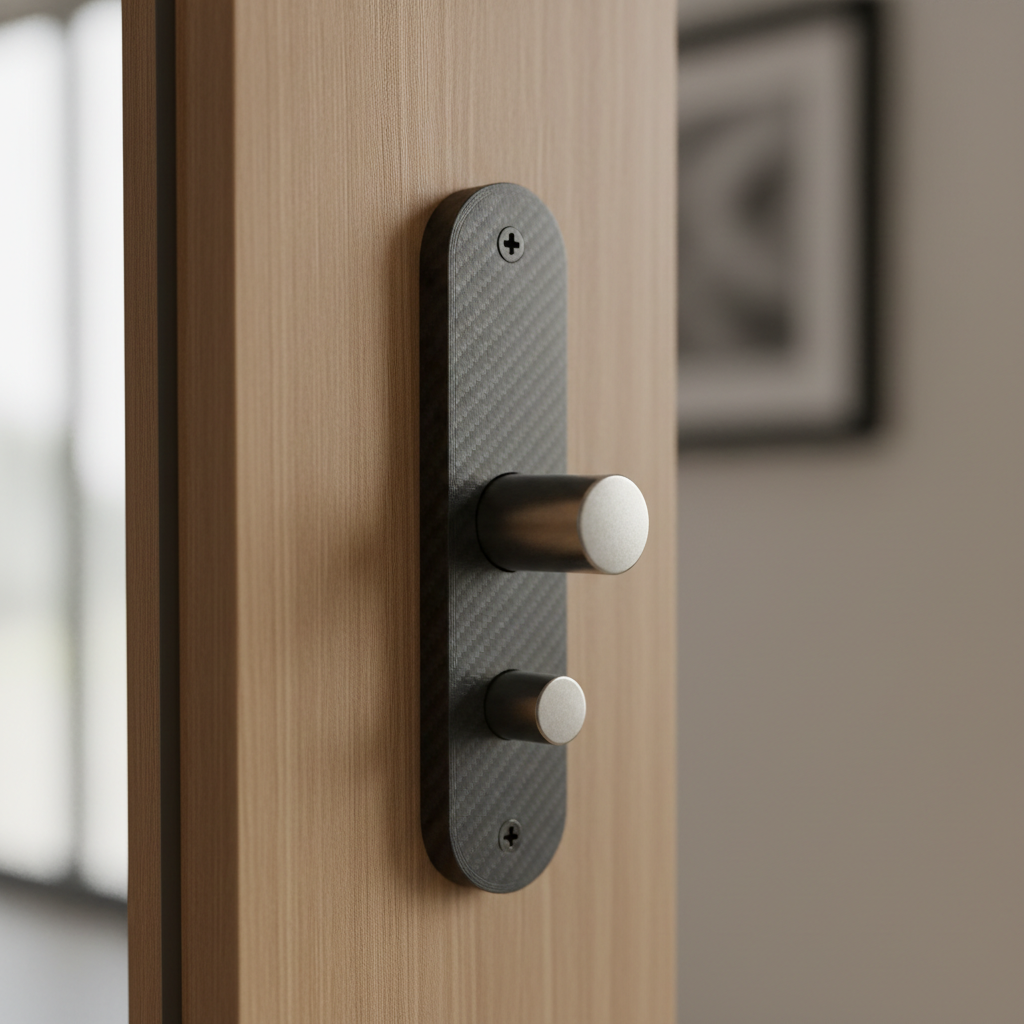

3D 프린팅된 도어 스트라이크 플레이트의 맞춤 문제 해결
3D 프린팅 도어 스트라이크 플레이트의 장착 문제 해결
문이 완벽하게 잠길 때 나는 특유의 만족스러운 "딸깍" 소리가 있습니다. 많은 진지한 메이커들과 소규모 공방 주인들에게 있어, 3D 프린터로 제작한 교체 부품으로 그 소리를 재현하는 것은 그들의 작업 과정을 평가하는 궁극적인 척도가 됩니다. 도어 스트라이크 플레이트(문 잠금쇠가 걸리는 금속 또는 플라스틱 판)는 겉보기에는 단순해 보이지만, 0.5mm만 어긋나도 문이 제대로 잠기지 않거나 닫을 때 엄청난 힘을 줘야 하는 불편한 부품이 됩니다.
취미 수준의 3D 프린팅에서 전문가 수준의 기능성 하드웨어 제작으로 나아가려면 사고방식의 전환이 필요합니다. 더 이상 단순히 "파일을 출력하는" 것이 아니라, 재료 과학, 열역학, 기계적 공차를 관리해야 합니다. 이 가이드에서는 3D 프린팅된 스트라이크 플레이트가 제대로 맞지 않는 이유를 진단하고, 수리 시 원래 부품만큼 안정적인 성능을 보장하는 기술적 틀을 제공합니다.
"실패"의 물리학: 부품이 수축하는 이유
3D 프린터로 제작한 스트라이크 플레이트가 도어 볼트와 제대로 맞지 않는 가장 흔한 이유는 열 수축 때문입니다. 대부분의 고성능 필라멘트는 가열되면 팽창하고 냉각되면 수축하는 열가소성 수지입니다. 슬라이서 설정에서 이러한 "수축"을 고려하지 않으면 최종 출력물은 디지털 모델보다 작아질 수밖에 없습니다.
아크릴로니트릴 스티렌 아크릴레이트(ASA)는 종종 다음과 같은 이유로 선호됩니다. 자외선 저항성, 수축률은 0.4%~0.8%로 약간 낮지만, 환경 조건에 더 민감합니다. ASA를 사용하여 치수 안정성을 확보하려면 폴리머 사슬이 내부 응력 없이 안정화되도록 일반적으로 65°C~75°C 사이의 높은 챔버 온도가 필요합니다.
기계적 내구성을 위한 재료 선택
가정용 수리에서 재료 선택은 단순히 "강도"만을 고려하는 것이 아닙니다. 충격 저항성과 장기적인 크리프 현상(지속적인 기계적 응력의 영향으로 고체 재료가 천천히 움직이거나 영구적으로 변형되는 경향)도 고려해야 합니다.
PLA는 출력하기는 쉽지만, 취성이 강하고 열 변형 온도가 낮아 타격판에는 적합하지 않습니다. 프로슈머 수준의 워크플로우를 위해서는 섬유 강화 폴리머를 고려해 보는 것이 좋습니다. PAHT-CF(PPA-CF) 필라멘트와 같은 소재는 최대 6.9 GPa의 굽힘 탄성률을 제공합니다. 이러한 필라멘트에 적용된 "스마트 섬유 강화 기술"은 메시 구조를 형성하여 출력 과정에서 발생하는 내부 응력을 해소함으로써 일반 나일론에 비해 훨씬 뛰어난 치수 안정성을 제공합니다.
PA12-CF 필라멘트 탁월한 대안입니다. 마찰 계수가 낮고 자체 윤활 기능이 있어 수천 번의 작동에도 도어 볼트의 마모를 줄여줍니다. 고온 나일론의 비용 부담 없이 구조적 강성을 중시하는 분들에게 적합합니다. ABS-GF25 필라멘트 (유리섬유 강화) 소재는 높은 충격 강도와 뒤틀림 감소라는 장점을 제공하여 중간적인 위치를 차지합니다.
치수 정확도를 위한 슬라이서 전략
적절한 재료를 선택했으면 다음 단계는 스트라이크 플레이트의 형상을 처리하도록 슬라이서를 "조정"하는 것입니다.
1. 수평 확장 및 구멍 보상
일반적인 슬라이서는 노즐이 곡선을 따라 움직일 때 플라스틱이 중앙으로 당겨지는 현상 때문에 구멍 크기가 작은 경향이 있습니다. 스트라이크 플레이트의 경우, 래치 구멍의 크기가 가장 중요한 치수입니다.
- 해결책: 적용하세요 수평 확장 (때때로 "XY 크기 보정"이라고도 함) +0.1mm ~ +0.3mm.
- 구멍 수평 확장: 사용하는 슬라이서 프로그램에서 지원하는 경우, 구멍에만 특정 양의 오프셋을 적용하십시오. 이렇게 하면 플레이트의 외부 치수는 정확하게 유지되면서 볼트 구멍이 걸림을 방지할 만큼만 넓어집니다.
2.노즐 선택 및 유량
취미용 사용자들에게는 0.4mm 노즐이 표준이지만, 전문가 수준의 사용자들은 더 큰 노즐을 사용했을 때 더 좋은 결과를 얻는 경우가 많습니다. 0.6mm 노즐 기능성 부품의 경우, 노즐 크기가 커지면 압출 폭이 더 두꺼워져 핫엔드 내부의 압력 변동이 줄어들어 구멍 직경이 더욱 균일해지는 경우가 많습니다.
- 전문가 팁: 매장 관찰 결과에 따르면 유량(압출 배율)을 약간 줄이면 95-97% 섬유 강화 필라멘트를 사용하면 층을 과도하게 채우는 것을 방지할 수 있는데, 이는 종종 구멍이 수축되는 원인이 됩니다.
3. 강도 향상을 위한 인쇄 방향
스트라이크 플레이트의 가장 흔한 파손 부위는 볼트 구멍과 플레이트 가장자리 사이의 얇은 재질 연결부입니다.
- 추천: 스트라이크 플레이트를 래치 구멍이 보이도록 방향으로 인쇄하십시오. 빌드 플레이트에 수직으로. 이는 도어 볼트의 충격력이 본질적으로 약한 Z축 레이어 접착력에 의존하는 대신, 출력물의 연속적인 XY 라인 전체에 분산되도록 보장합니다.
환경 제어: 가열 챔버의 역할
안정적인 기능성 인쇄는 환경 제어 없이는 불가능합니다. ABS, ASA, 나일론과 같은 고성능 소재는 흡습성(공기 중의 수분을 흡수하는 성질)이 있어 주변 온도가 변동하면 변형되기 쉽습니다.
그만큼
모델링 참고사항 (재현 가능한 매개변수): 앞서 설명한 허용 오차를 달성하기 위해 다음과 같은 기준선을 사용하여 인쇄 환경을 모델링했습니다.
- 챔버 온도: 60°C (능동 가열).
- 필라멘트 상태: 80°C에서 6시간 동안 예비 건조 (습도) <습도 15% (상대습도).
- 냉각 팬: 처음 3개 레이어는 0%, 그 이후부터는 15%입니다.
- 침대 표면: 접착제가 있는 PEI 플레이트.
경계 조건: 이 모델은 바람이 통하지 않는 환경을 가정합니다. 프린터가 밀폐되지 않은 경우, 냉각이 고르지 않아 수축률이 두 배로 증가할 수 있습니다.
실용적인 교정 워크플로우
최종 스트라이크 플레이트를 출력하기 전에 이중점 교정 테스트를 수행하십시오. 20mm 교정 큐브에만 의존하지 마십시오. 큐브는 외부 치수 중 "양의" 값만 측정합니다.
- 큐브 + 구멍 테스트: 중앙에 지름 20mm의 구멍이 있는 10mm 정육면체를 출력하세요.
- 측정하다: 디지털 캘리퍼스를 사용하여 정육면체의 너비(외부)와 구멍의 지름(내부)을 측정하십시오.
- 분석하다: 큐브의 지름이 10.1mm인데 구멍의 지름이 19.8mm라면 "수축 및 팽창" 충돌이 발생합니다. 이 문제는 일반적으로 "수평 팽창"과 "구멍의 수평 팽창"을 각각 조정하여 해결할 수 있습니다.
유지 관리에 대한 자세한 내용은 다음을 참조하십시오. 가정용 철물, 다음 가이드를 살펴보실 수 있습니다. 고장난 캐비닛 경첩 교체 또는 맞춤형 서랍 슬라이드 스페이서 설계. 이러한 응용 분야는 1밀리미터 미만의 오차가 성공 여부를 결정짓는 유사한 허용 오차 문제에 직면합니다.
전문적인 마무리를 보장합니다
3D 프린팅 부품의 조립 문제를 해결하는 것은 정밀 엔지니어링 작업입니다.ABS나 ASA 같은 소재의 수축 특성을 이해하고, 기계적 특성이 뛰어난 섬유 강화 필라멘트를 활용하며, 슬라이서 보정 기능을 숙달하면 "임시방편"을 넘어 "제조" 단계로 나아갈 수 있습니다.
당신이 금이 간 냉장고 손잡이 수리하기 또는 식기세척기 선반 클립 교체, 목표는 동일합니다. 언제나 처음부터 완벽하게 맞는 부품을 만드는 것입니다. 적절한 하드웨어, 예를 들어 다음과 같은 것들을 사용하면 됩니다.
면책 조항: 본 안내서는 정보 제공 목적으로만 작성되었습니다. 방화문이나 고보안 출입구의 하드웨어를 교체할 때는 사용되는 자재가 해당 지역의 건축 법규 및 안전 기준을 충족하는지 반드시 확인하십시오.
