블라인드용 견고한 교체 장착 부품을 3D 프린팅할 수 있나요?

3D 프린팅으로 "단종 부품" 문제 해결하기

누구나 한 번쯤 경험해 봤을 겁니다. 블라인드 고정용 플라스틱 브래킷이 부러져서 멀쩡하게 작동하던 블라인드가 갑자기 처지거나 못 쓰게 되는 경우 말이죠. 집 수리에서 5년, 10년 된 부품과 똑같은 걸 찾는 건 정말 어려운 일입니다. 제조업체는 디자인을 계속 바꾸고, 대형 매장에서는 구형 모델용 플라스틱 클립을 따로 구비해 놓는 경우가 드물기 때문입니다.

이러한 점에서 전문가급 3D 프린팅은 취미 활동가의 호기심을 넘어 필수적인 수리 도구로 변모합니다. 초기 데스크톱 프린팅은 깨지기 쉬운 장식용품 제작에 국한되었지만, 현대의 엔지니어링 등급 필라멘트와 고정밀 프린터 덕분에 사출 성형 부품보다 성능이 뛰어난 교체 부품을 제작할 수 있게 되었습니다.

이 가이드에서는 블라인드용 견고한 장착 부품을 설계하고 출력하는 방법을 살펴보겠습니다. 재료 선택, 기계적 설계 규칙, 안전하고 오래 지속되는 설치를 보장하는 데 필요한 정밀도에 중점을 둘 것입니다.

재료과학: 기계적 하중에 적합한 필라멘트 선택

장착 블록을 출력할 때 "무엇을" 만드는가가 "어떻게" 만드는가만큼 중요합니다. 창문 하드웨어는 블라인드의 무게로 인한 지속적인 장력과 줄을 당길 때 발생하는 동적 응력에 노출됩니다. 다양한 폴리머는 인장 응력 하에서 매우 다른 거동을 보이므로 재료 선택은 매우 중요한 첫 단계입니다.

집 수리를 위한 자재 계층 구조

1. ASA(아크릴로니트릴 스티렌 아크릴레이트): 이 제품은 저희가 창문 하드웨어로 가장 추천하는 제품입니다. ASA 필라멘트 이 소재는 직사광선에 노출되는 부품에 필수적인 탁월한 자외선 차단 기능을 제공합니다. 또한 높은 유리 전이 온도를 가지고 있어 더운 여름 오후에도 브래킷이 물러지지 않습니다.
2. PETG(폴리에틸렌 테레프탈레이트 글리콜): 내구성과 사용 편의성의 균형을 필요로 하는 분들을 위해, PETG 반투명 고성능 소재로 적합합니다. PLA보다 충격 저항성이 뛰어나며, 많은 블라인드 클립의 "스냅핏" 요구 사항을 충족하면서도 균열이 발생하지 않습니다.
3. ABS(아크릴로니트릴 부타디엔 스티렌): 전문적인 마감 처리를 위해 증기 평활화가 필요한 부품이나 고온을 견뎌야 하는 부품이 필요한 경우, ABS 라피도 금속 필라멘트 내구성을 갖추면서 미적인 금속 질감을 더했습니다.
4. PLA(폴리락트산): 하는 동안 PLA 무광 기본 브래킷의 적합성을 확인하기 위한 프로토타입 제작에는 탁월하지만, 최종 하중 지지 창호에는 사용하지 않는 것이 좋습니다. 연화점이 낮아 햇볕이 강한 창문에 노출될 경우 변형될 가능성이 높기 때문입니다.

논리 요약: 당사의 소재 추천은 창문 주변 환경에 필요한 유리 전이 온도(Tg) 및 자외선 안정성을 기준으로 합니다. 내후성이 뛰어난 ASA와 인장 시 기계적 탄성이 우수한 PETG를 우선적으로 고려합니다.

인장력을 고려한 엔지니어링: 3:1 벽 두께 규칙

3D 프린팅으로 교체용 하드웨어를 제작할 때 흔히 저지르는 실수는 강도를 "내부 채움(infill)"에만 의존하는 것입니다. 실제로 3D 프린팅 부품의 구조적 안정성은 "벽면" 또는 "외곽선"에서 비롯됩니다.

블라인드 마운팅 블록의 경우 나사 구멍이 주요 고장 지점입니다. 수리 작업대와 커뮤니티 피드백에서 얻은 일반적인 패턴을 바탕으로 특정 방식을 사용합니다. 3:1 벽 두께 휴리스틱.

일반적인 #8 목재 나사(지름 약 4.2mm)를 사용하는 경우, 나사 머리의 장력으로 인해 플라스틱이 갈라지는 것을 방지하려면 주변 재료의 두께가 최소 12.6mm(3 x 4.2mm) 이상이어야 합니다. 이렇게 하면 힘이 충분한 층간 접착부에 분산되어 박리를 방지할 수 있습니다.

0.1mm-0.2mm 오버사이즈 규칙

실제 적용 사례에서 숙련된 제작자들은 블라인드 마운팅 블록을 사용할 때 나사 구멍 정렬 공차에 세심한 주의를 기울여야 한다는 것을 알게 되었습니다. 흔히 저지르는 실수는 구멍을 정확한 치수로 설계하는 것인데, 이로 인해 나사를 삽입할 때 걸림 현상이 발생하는 경우가 많습니다. 따라서 우리는 블라인드 마운팅 블록 대신 다른 방법을 사용합니다. 0.1-0.2mm 오버사이즈 규칙 나사 구멍의 경우입니다. 이는 사소한 인쇄 편차와 플라스틱이 냉각될 때 발생하는 열 수축을 고려한 것입니다.

내구성을 위한 인쇄 방향 최적화

3D 프린팅 부품의 강도는 이방성을 띠는데, 이는 방향에 따라 강도가 다르다는 것을 의미합니다. 가장 약한 부분은 거의 항상 층 사이의 접합부(Z축)입니다.

장착 브래킷을 출력할 때는 나사 구멍이 보이도록 부품 방향을 조정해야 합니다. 빌드 플레이트에 수직으로. 이렇게 하면 나사가 층을 잡아당기려 하지 않고 층 사이를 통과하게 됩니다. 나사를 층선과 평행하게 조이면 쐐기처럼 작용하여 부품이 반으로 갈라질 수 있습니다.

적층선에 응력이 발생하는 복잡한 형상의 경우, 탄소 섬유 강화 폴리머와 같은 첨단 소재를 사용하는 것을 권장합니다. 섬유를 첨가하면 크리프 저항성이 크게 향상됩니다. 크리프 저항성은 플라스틱 부품이 일정한 하중을 받을 때 서서히 변형되는 경향을 말합니다. PETG-CF 변형 소재를 사용하는 경우, 80~100°C에서 4~8시간 동안 열처리하면 분자 구조가 더욱 안정화되어 장기적인 신뢰성을 확보할 수 있습니다.

방법론 참고사항: 이러한 방향 설정 및 열처리 지침은 실제 현장 경험과 재료 과학 검토를 바탕으로 도출되었습니다. 이는 정적 인장 조건에서 부품의 "수명"을 극대화하기 위한 것입니다.

정밀 측정: 역설계 단계

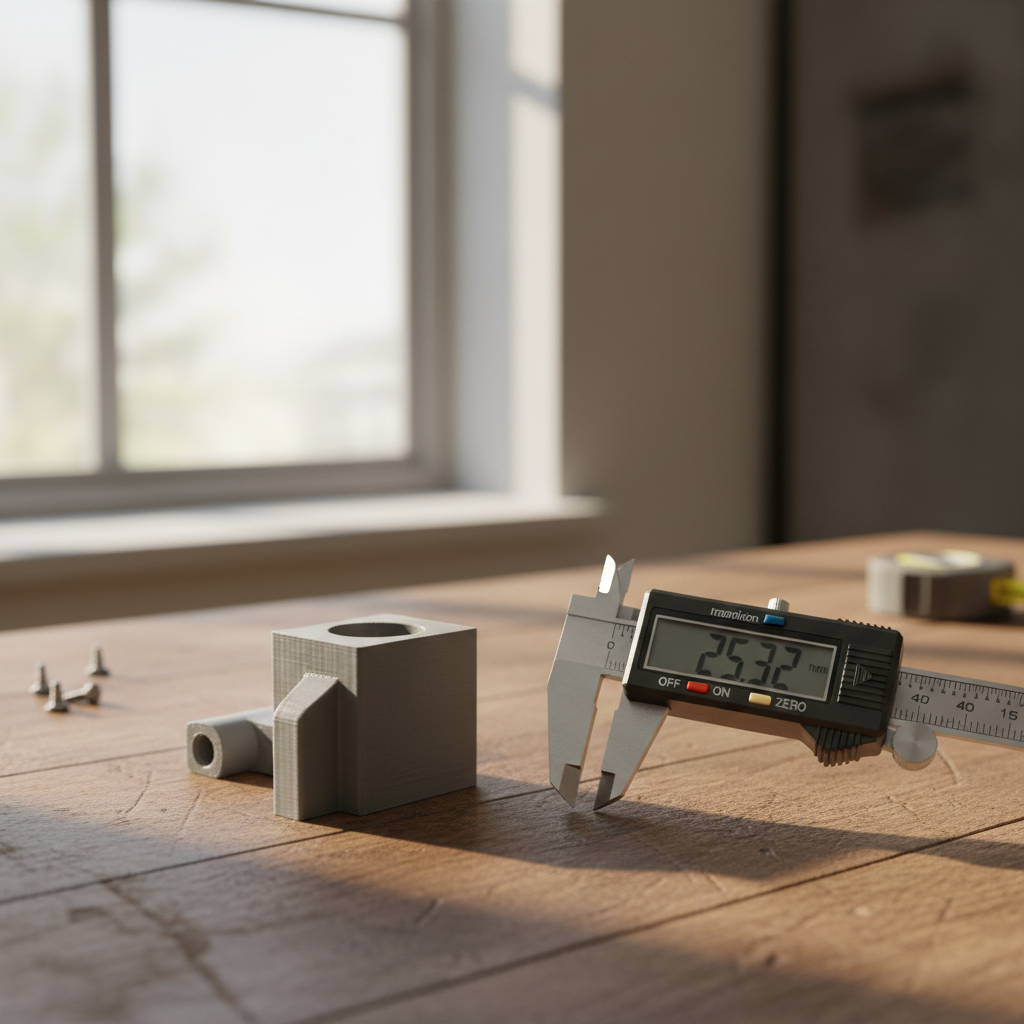

정확하게 맞는 교체 부품을 제작하려면 디지털 캘리퍼스가 필요합니다. 일반 자로 측정하는 것은 부품 제작에 필요한 1mm 미만의 정밀도를 얻기에 부족한 경우가 많습니다.

1. 구멍 간격을 측정하세요: 측정값은 다음과 같습니다. 센터 한 나사 구멍의 중심에서 다음 나사 구멍의 중심까지.원래 부품이 파손된 경우 벽이나 창틀에 있는 구멍 사이의 거리를 측정하십시오.
2. "후크" 형상을 캡처하세요: 대부분의 블라인드 브래킷은 헤드레일을 제자리에 고정하기 위해 특정한 "돌출부" 또는 "고리"를 사용합니다. 이 고리의 깊이와 각도를 측정하십시오.
3. 반복적 프로토타이핑: 사용 PLA 무광 기본 먼저 "얇은 조각" 또는 낮은 채움 밀도의 버전을 출력해 보세요. 이렇게 하면 값비싼 엔지니어링 필라멘트를 낭비하지 않고 블라인드 헤드레일에 잘 맞는지 테스트할 수 있습니다.

지속가능성과 주택 수리의 미래

가정 유지보수에 3D 프린팅 기술을 활용하는 것은 단순한 편의성을 넘어, 보다 지속 가능한 "순환 경제"를 향한 한 걸음입니다. 50센트짜리 플라스틱 클립 하나 때문에 블라인드 전체를 버리는 대신, 필요한 부품만 현장에서 제작할 수 있습니다.

분산 제조 기술이 지속적으로 발전함에 따라, 3D 프린팅 기술이 일상적인 가정 수리 작업에 통합되는 것은 미래에는 필요에 따라 교체 부품을 인쇄하여 낭비를 줄이고 공급망에 대한 의존도를 낮추는 방향으로 나아가고 있음을 보여줍니다. 첨단 제조 분야에 적용되는 신뢰성과 정밀도 기준은 가정 수리에도 똑같이 적용됩니다. 즉, 부품은 믿을 수 있고 정확하며 목적에 적합해야 합니다.

주요 내용 요약

엔지니어링 모범 사례를 따른다면, 고장난 블라인드 브래킷을 3D 프린팅 부품으로 교체하는 것은 매우 효과적인 해결책입니다.

• 소재 선택: 사용 ASA 필라멘트 자외선이 강한 창문 부위 또는 PETG 반투명 유연성이 요구되는 부품의 경우.
• 설계 규칙: 팔로우하세요 벽 두께 대 나사 직경 비율 3:1 그리고 다음을 포함합니다 0.1-0.2mm 간격 모든 볼트 및 나사 구멍에 대해.
• 인쇄 설정: 벽체 두께(4~6개 외곽선)를 채움 비율보다 우선시하십시오. 부품의 방향을 Z축 레이어 접합부의 장력을 최소화하도록 조정하십시오.
• 후처리: PETG 또는 ASA 부품이 지속적인 고강도 인장력을 받게 될 경우, 크리프 저항성을 향상시키기 위해 열처리(어닐링)를 고려하는 것이 좋습니다.

"전체 장치 교체"라는 사고방식에서 "특정 구성 요소 수리"라는 작업 흐름으로 전환하면 비용을 절감하고 낭비를 줄일 수 있습니다. 어떤 상황이든 마찬가지입니다. 고장난 캐비닛 경첩 교체 또는 맞춤형 서랍 간격 조절기 인쇄, 산업용 수준의 하드웨어를 가정에서 제조할 수 있는 능력은 현대 프로슈머 상점의 핵심 요소입니다.

면책 조항: 이 문서는 정보 제공 목적으로만 작성되었습니다. 무거운 물체를 지지하거나 머리 높이보다 높은 곳에 하드웨어를 설치할 때는 출력물이 하중을 견딜 수 있는지 반드시 확인하십시오. 출력물의 구조적 안전성에 확신이 서지 않는다면 전문가에게 문의하십시오.
