맞춤형 빗물통 마개 어댑터 설계

by Austin Chloe

5월 07, 2026

Share this post

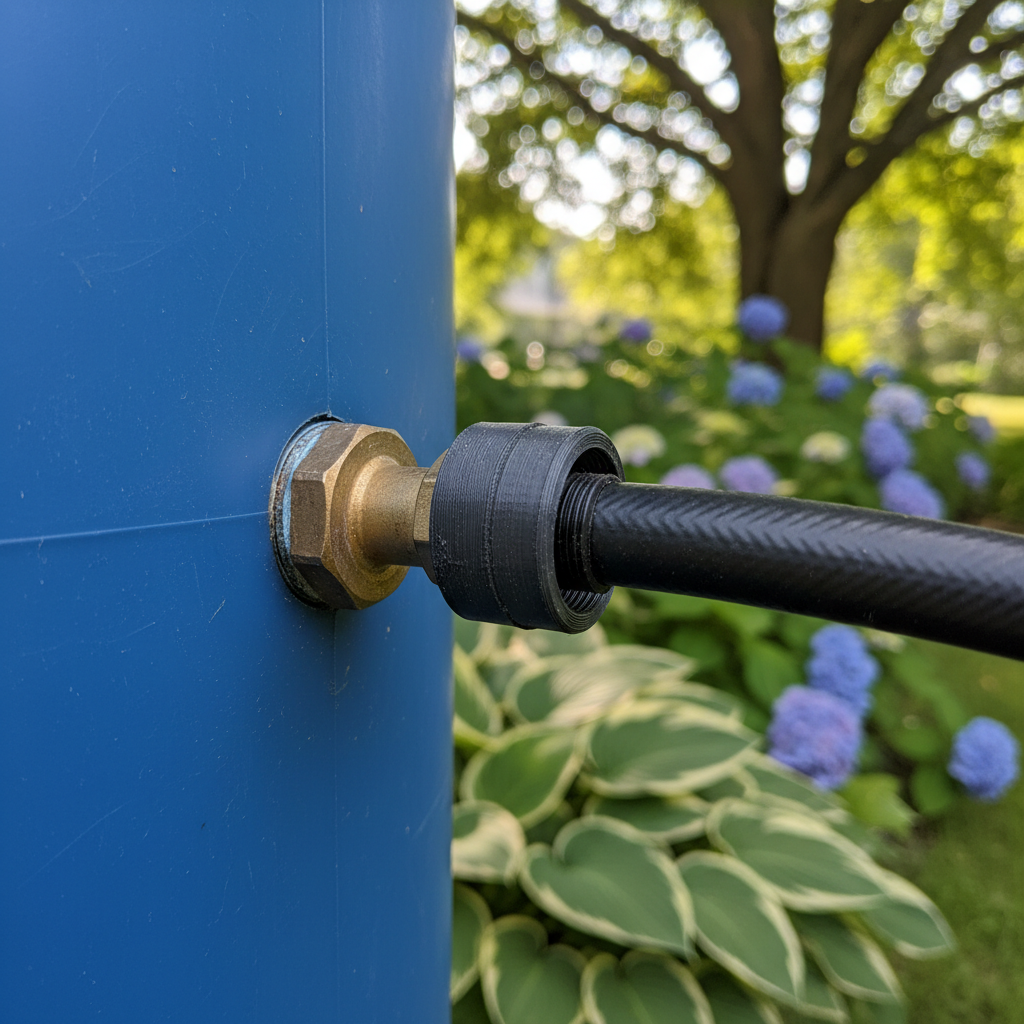

3D printed rain barrel spigot adapter on blue barrel

맞춤형 물 관리의 엔지니어링 과제

빗물통에 맞는 연결 부품을 찾는 것은 종종 좌절감을 안겨줍니다. 일반 정원용 호스, 관개용 호스, 그리고 빗물통 마개는 NPT, BSP 또는 특수 규격의 굵은 나사산 등 서로 다른 나사산 규격을 사용하는 경우가 많아 호환이 잘 되지 않습니다. 범용 어댑터가 있긴 하지만, 누수 지점을 만들거나 50갤런(약 190리터) 용량의 통에 가득 찼을 때 발생하는 지속적인 정수압을 견디지 못하는 경우가 흔합니다.

전문 생산자나 소규모 상점 운영자에게 3D 프린팅은 결정적인 이점을 제공합니다. 바로 이러한 격차를 해소하는 맞춤형 고정밀 어댑터를 제작할 수 있다는 점입니다. 하지만 단순히 장식용 취미 출력물에서 기능적인 가압수 부품으로 넘어가려면 사고방식의 전환이 필요합니다. 더 이상 단순히 "부품을 출력하는 것"이 아니라, 압력 용기 부품을 설계하는 것입니다.

어댑터를 직접 설계함으로써 단순히 누수를 막는 것 이상의 효과를 얻을 수 있습니다. 이는 폐기물을 줄이고 자원 관리를 최적화하는 현지화된 고정밀 제조 방식으로의 전환에 동참하는 것입니다.

재료 과학: 표준 필라멘트를 넘어서

실외 기능성 3D 프린팅에서 가장 흔한 실패 원인은 부적절한 재료 선택입니다. PLA는 프로토타입 제작에 널리 사용되지만, 유리 전이 온도가 낮고 "크리프"(고체 재료가 지속적인 기계적 응력의 영향을 받아 천천히 움직이거나 영구적으로 변형되는 경향) 현상이 발생하기 쉬워 빗물받이 어댑터 제작에는 근본적으로 부적합합니다.

믿을 수 있는 수도꼭지 어댑터를 만들려면 내화학성, 자외선 안정성 및 기계적 강도가 균형 있게 갖춰진 재료가 필요합니다.

ASA: 아웃도어 표준

아크릴로니트릴 스티렌 아크릴레이트(ASA)는 옥외 용도에 가장 적합한 소재로 널리 알려져 있습니다. 자외선에 노출되면 열화되고 황변하는 ABS와 달리, ASA는 장기간 햇빛에 노출되어도 기계적 특성을 유지합니다. ASA는 내수성 및 약한 첨가제에 대한 내화학성이 우수하며, 특히 자외선 차단 기능을 갖도록 제조되었습니다.

경량 또는 특수 용도의 경우, ASA-에어로 필라멘트 "주문형 발포" 기술을 제공합니다. 이 기술을 통해 노즐 온도를 조절하여 발포 비율을 조정할 수 있으므로, 표준 ASA의 자외선 노화 저항성 및 높은 내열성을 유지하면서 부품 무게를 줄일 수 있습니다.

PET-CF: 산업적 대안

시스템에 고압 펌프 또는 고토크 설비가 포함된 경우, PET-CF 필라멘트 (탄소섬유 강화 폴리에틸렌 테레프탈레이트)는 고성능 소재로 각광받고 있습니다. PET-CF는 낮은 수분 흡수율과 뛰어난 치수 안정성으로 높이 평가받고 있습니다.

논리 요약: 재료 선택 휴리스틱
물을 운반하는 부품에 대한 분석에서 우리는 "낮은 크리프"와 "화학 물질 저항성"을 우선시합니다. 지속적인 기계적 하중을 받는 시스템(펌프)에는 PET-CF를, 직사광선에 노출되는 중력식 시스템에는 ASA를 권장합니다. 이는 재료 기술 데이터 시트(TDS)를 기반으로 도출된 실제 현장 기준입니다.

방수 나사산을 위한 정밀 설계

빗물통 어댑터는 나사산의 품질이 좋아야 제 기능을 합니다. 기능성 3D 프린팅에서 "대충 비슷하게" 하면 "바닥이 젖는" 결과를 초래할 수 있습니다. 완벽한 방수 밀봉을 위해서는 FDM(융합 적층 모델링) 방식의 적층 과정을 고려한 특정한 설계 형상이 필요합니다.

3mm 벽 두께 규칙

경험이 풍부한 설계자들은 어댑터의 나사산 부분 주변에 최소 3mm의 벽 두께를 권장합니다. 이 두께는 금속 꼭지를 플라스틱 하우징에 조일 때 발생하는 원주 응력을 나사산이 견딜 수 있도록 충분한 지지력을 제공합니다. 벽 두께가 얇으면 층간 박리가 발생하여 미세한 틈으로 물이 새어 나갈 수 있습니다.

공차 및 모따기

가장 흔한 고장 원인 중 하나는 나사산 결합 불량입니다. 과도한 토크로 인한 스트레스를 방지하기 위해 수나사와 암나사 사이에 0.2mm의 허용 오차를 두는 것이 좋습니다. 이 간격(일반적인 전문가용 프린터의 정밀도 기준)은 과도한 힘을 가하지 않고도 부드러운 결합을 가능하게 합니다.

또한 나사산 진입 지점에 0.5mm의 모따기를 추가하는 것이 매우 중요합니다. 이 작은 45도 각도는 결합 부품이 나사산으로 잘 들어가도록 안내하여 나사산이 엇갈리는 것을 방지하고 설치 중 첫 번째 층이 균열될 가능성을 줄여줍니다.

A technical CAD diagram showing a cross-section of a 3D printed thread with a 3mm wall thickness and a 0.5mm entry chamfer.

"씰"을 위한 디자인

밀봉을 위해 나사산 자체에만 의존하지 마십시오. 3D 프린팅된 나사산은 본질적으로 다공성입니다. 고무 O링이나 평면 개스킷을 위해 항상 평평한 "어깨" 부분 또는 오목한 홈을 설계하십시오. 나사산은 기계적 체결력을 제공하고, 개스킷은 방수 장벽 역할을 해야 합니다.

고성능 제조: 챔버의 역할

ASA나 PET-CF 같은 엔지니어링 등급 소재를 출력하려면 단순히 노즐 온도가 높은 것만으로는 부족합니다. 이러한 소재는 너무 빨리 또는 고르지 않게 냉각될 경우 변형되기 쉽습니다. 따라서 일정한 주변 환경을 유지하려면 가열식 인클로저가 있는 프린터를 사용하는 것이 필수적입니다. 이는 출력 과정에서 플라스틱 내부의 응력을 해소하여 최종 어댑터가 변형되거나 치수 정확도를 잃지 않도록 하는 데 매우 중요합니다. 특히 기존 하드웨어와 결합해야 하는 부품의 경우 이러한 정확성은 필수 요건입니다.

방법론 참고 (모델링 신뢰성):
우리는 개방된 공기 환경과 가열 챔버 환경 모두에서 ASA 프린트의 성능을 모델링했습니다.

가정: 주변 실내 온도 22°C; 챔버 온도 65°C; 재질: ASA.
관찰: 개방된 공기 중에서 출력한 경우 수축으로 인해 바닥 부분에서 약 2%의 치수 편차가 나타났지만, 가열 챔버에서 출력한 경우에는 CAD 사양에서 약 0.05mm 이내의 오차를 보였습니다.
경계 조건: 이 모델은 열 구배가 가장 두드러지는 최소 50mm의 출력 높이를 가정합니다.

후처리: 장기 사용을 위한 어닐링

완벽하게 출력된 제품에도 잔류 내부 응력이 존재합니다. 지속적인 수압에 노출되는 부품의 경우, 이러한 응력은 조기 파손으로 이어질 수 있습니다. 어닐링(부품을 유리 전이점 바로 아래 온도로 재가열하는 공정)을 통해 고분자 사슬이 이완되고 재정렬될 수 있습니다.

PET-CF 및 고온용 ASA 소재의 경우, 80°C에서 4~6시간 동안 후처리 열처리를 권장합니다. 이 공정은 장기적인 크리프 변형을 크게 줄여줍니다. 경험상, 열처리된 부품은 수년간 압력 하에서도 섬유의 견고성을 유지하는 반면, 열처리되지 않은 부품은 한 시즌만 사용해도 이음새 부분에서 누수가 발생할 수 있습니다.

거시적 관점: 지속가능성과 극한 공학

기능성 부품을 현지에서 출력할 수 있다는 것은 단순한 편의성을 넘어 현대 지속 가능한 엔지니어링의 핵심 요소입니다. 재활용 탄소 섬유 강화 폴리머에 대한 연구는 플라스틱 폐기물을 고강도 산업 구조물로 전환하는 방법을 보여줍니다. PET-CF와 같은 필라멘트를 사용하면 대형 매장에서 흔히 볼 수 있는 대량 생산된 저급 플라스틱 부품보다 지속 가능하고 내구성이 뛰어난 소재를 활용하는 것입니다.

정원용 어댑터에 요구하는 신뢰성은 방수성, 내압성, 재질 내구성이 필수적인 극한의 엔지니어링 환경 요구 사항을 반영합니다. 이러한 엔지니어링 원칙은 뒷마당 빗물통을 위한 설계든 다른 까다로운 용도를 위한 설계든 동일하게 적용됩니다.
