Comment fonctionne une imprimante 3D?

Une imprimante 3D construit des objets physiques en ajoutant des matériaux couche par couche à partir de conceptions numériques. Ces machines sont devenues des outils précieux dans de nombreux domaines : les ingénieurs les utilisent pour fabriquer des prototypes, les médecins créent des appareils médicaux et les amateurs fabriquent des pièces personnalisées à la maison. L'imprimante fonctionne avec divers matériaux, principalement des plastiques mais aussi des composites spéciaux, en suivant des instructions numériques précises pour placer chaque couche exactement au bon endroit. Cette technologie permet de produire des formes complexes et des articles personnalisés uniques qui seraient difficiles à fabriquer autrement.

Composants de base d'une imprimante 3D

Une imprimante 3D Pour fonctionner correctement, un robot a besoin de cinq parties principales. Chaque composant joue un rôle spécifique dans la transformation des conceptions numériques en objets physiques.

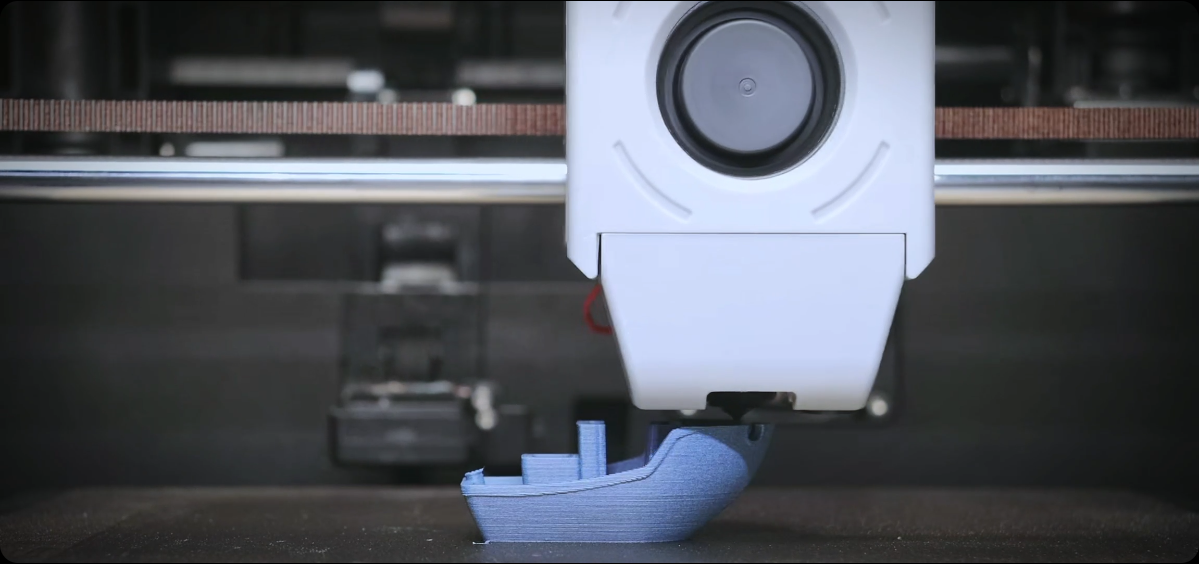

Tête d'impression et extrudeuse

La tête d'impression contient l'extrudeuse, qui fait fondre et place le matériau d'impression. Elle chauffe le filament plastique et le pousse à travers une petite buse. La taille de la buse affecte le niveau de détail de vos impressions.

Créer une plateforme

La plate-forme de construction (lit d'impression) est la surface plane sur laquelle les objets sont imprimés. Elle doit être de niveau pour que les impressions adhèrent correctement. De nombreuses imprimantes sont équipées de lits chauffants pour empêcher le plastique de se déformer en refroidissant.

Système de mouvement

L'imprimante utilise des moteurs pour se déplacer dans trois directions :

• Gauche/droite (axe X)
• Avant/arrière (axe Y)
• Haut/bas (axe Z)

Ces moteurs se déplacent par très petites étapes pour placer le matériau avec précision.

Unité de contrôle

L'unité de contrôle gère le processus d'impression. La plupart des imprimantes disposent d'un écran qui affiche :

• Quelle est la quantité d'impression réalisée
• Température
• Paramètres du matériel
• Des problèmes

Système d'alimentation de filaments

Ce système déplace le matériau d'impression de la bobine vers l'extrudeuse. Il comprend :

• Un engrenage qui pousse le filament
• Tubes qui guident le matériau
• Pièces qui maintiennent la tension appropriée
• Un capteur qui vérifie si le matériau s'épuise

Ces composants doivent fonctionner ensemble sans problème pour une impression réussie. Entretien régulier de chaque pièce permet d'éviter les problèmes d'impression et assure une bonne qualité d'impression.

Comment fonctionne une imprimante 3D ?

Une imprimante 3D fonctionne comme un pistolet à colle chaude automatisé très précis. Elle fait fondre la matière plastique et la place couche par couche, en suivant un plan numérique, jusqu'à ce que l'objet final soit terminé. L'ensemble du processus se déroule en trois étapes principales.

Préparation du modèle numérique

Vous commencez avec un fichier modèle 3D, votre plan d'impression. Créez-en un à l'aide d'un logiciel de CAO ou téléchargez des modèles prédéfinis à partir de sites comme Thingiverse. Le modèle est traité par un logiciel de découpage, qui le découpe en fines couches et crée des instructions que l'imprimante peut suivre. Le logiciel vous permet de régler des paramètres importants tels que la vitesse d'impression, la température et la solidité de l'intérieur de l'objet.

Configuration de l'imprimante

L'imprimante doit être soigneusement configurée pour obtenir de bons résultats. Chargez votre imprimante choisie filament en plastique à travers le chargeur dans la buse chaude. Le plateau d'impression doit être parfaitement de niveau - vous pouvez ajuster de petites vis sous le plateau pour obtenir le bon résultat. Réglez les bonnes températures : généralement 180-220°C pour la buse et 50-60°C pour le plateau, selon votre type de matériau.

Le processus d'impression

L'imprimante commence par poser la première couche très lentement pour assurez-vous qu'il colle bien. Ensuite, chaque couche est construite, généralement de 0,1 à 0,3 mm d'épaisseur. À l'intérieur de l'objet, l'imprimante crée un motif en nid d'abeille pour plus de résistance tout en économisant du plastique.Pour toutes les pièces suspendues dans l'air (comme les bras d'une figurine), l'imprimante ajoute des supports amovibles. La buse se déplace précisément dans trois directions : gauche-droite, avant-arrière et haut-bas, plaçant le plastique fondu exactement là où il le faut.

La qualité d'impression dépend fortement d'une configuration et de paramètres appropriés. Les petits objets peuvent prendre 30 minutes tandis que les impressions de grande taille ou détaillées peuvent prendre plusieurs heures.

Quels matériaux les imprimantes 3D peuvent-elles utiliser ?

Les imprimantes 3D peuvent fonctionner avec de nombreux matériaux différents, mais le plastique reste le choix le plus courant. Chaque matériau possède des propriétés spécifiques qui le rendent adapté à différentes utilisations.

Matières plastiques de base

Filament PLA Le PETG est le matériau le plus facile à imprimer. Il est fabriqué à partir d'amidon de maïs, s'imprime à des températures plus basses et convient parfaitement aux objets décoratifs et aux pièces de base. L'ABS est plus résistant et supporte mieux la chaleur - c'est le même plastique que celui utilisé dans les briques LEGO. Le PETG allie une impression facile à une bonne résistance et est sans danger pour les contenants alimentaires. Ces matériaux de base coûtent environ 20 à 30 dollars par kilo.

Matériaux spéciaux

Certains matériaux ont des propriétés uniques. Le TPU est flexible comme le caoutchouc, parfait pour les coques de téléphone ou les semelles de chaussures. Le nylon est extrêmement solide et durable, idéal pour les pièces mécaniques. Les filaments remplis de bois contiennent de véritables particules de bois et peuvent ressembler à du vrai bois. Il existe également des matériaux remplis de métal, mais ils nécessitent des imprimantes spéciales.

Choisir le bon matériau

Choisissez votre matériau en fonction de ce que vous fabriquez :

• Pour les jouets et les objets d'exposition: PLA
• Pour pièces extérieures ou automobiles:ABS ou PETG
• Pour les articles flexibles: TPU
• Pour des outils robustes: Nylon
• Pour les objets décoratifs:Rempli de bois ou de métal

La variété des matériaux disponibles ne cesse de croître à mesure que la technologie d'impression 3D progresse. Il est recommandé aux débutants de commencer par le PLA de base, puis d'essayer d'autres matériaux au fur et à mesure que vous gagnez en expérience.

Quels sont les facteurs qui affectent la qualité de l’impression 3D ?

Plusieurs facteurs clés déterminent si votre impression est lisse et précise ou rugueuse et déformée. Le réglage correct de ces paramètres permet d'obtenir de meilleurs résultats d'impression.

Résolution et hauteur de couche

La hauteur de couche détermine le niveau de détail de votre impression. Les couches plus fines (0,1 mm) donnent des surfaces plus lisses mais prennent plus de temps à imprimer. Les couches plus épaisses (0,3 mm) s'impriment plus rapidement mais laissent apparaître des lignes visibles. La taille de la buse est également importante : une buse de 0,4 mm fonctionne bien pour la plupart des impressions, tandis que les buses de 0,2 mm permettent d'obtenir des détails plus fins.

Vitesse d'impression

Plus vite n'est pas forcément mieux. En cas d'impression trop rapide, les couches risquent de ne pas bien se coller, les détails peuvent devenir confus et l'imprimante peut sauter des étapes, ce qui entraîne des décalages de couches. Les pièces complexes nécessitent des vitesses plus lentes, autour de 30 à 50 mm/s, pour de meilleurs résultats. Les pièces simples peuvent s'imprimer plus rapidement à 60-80 mm/s, mais faites attention aux problèmes de qualité.

Réglages de température

Chaque matériau nécessite des températures spécifiques. Une impression trop chaude provoque des fils et des taches, tandis qu'une impression trop froide entraîne une mauvaise liaison des couches. Le PLA s'imprime généralement à 190-210°C, l'ABS à 230-250°Cet PETG à 220-245°C. La température du plateau d'impression est également importante : elle favorise l'adhérence de la première couche et empêche la déformation lorsque l'objet refroidit.

Refroidissement et flux d'air

Un refroidissement adéquat permet au plastique de se solidifier rapidement après avoir quitté la buse. La plupart des imprimantes sont équipées de petits ventilateurs à proximité de la buse. Un bon refroidissement évite les surplombs tombants et les ponts désordonnés où le plastique recouvre les espaces. Certains matériaux comme l'ABS nécessitent moins de refroidissement pour éviter les déformations, tandis que le PLA nécessite plus de refroidissement pour des détails nets.

Étalonnage de l'imprimante

Un étalonnage régulier maintient votre imprimante précise.Vérifiez fréquemment le niveau du lit - il est essentiel pour l'adhérence de la première couche. Maintenez les courroies correctement tendues pour éviter les décalages de couches. Ajustez les étapes de l'extrudeuse pour garantir que la bonne quantité de plastique s'écoule. Vérifiez le diamètre du filament car il affecte la quantité de matériau imprimé. petites erreurs d'étalonnage peut ruiner les impressions.

Quelles sont les limites de l’impression 3D ?

Malgré sa polyvalence, l'impression 3D présente plusieurs contraintes pratiques qui affectent ce que vous pouvez fabriquer et son coût. Ces limitations permettent de déterminer si l'impression 3D est le bon choix pour votre projet.

Limites du volume de construction

La plupart des imprimantes 3D domestiques Les imprimantes à jet d'encre ont une surface de construction limitée, généralement d'environ 200 mm x 200 mm x 200 mm. Les objets plus grands doivent être imprimés en morceaux et assemblés. Il existe des imprimantes plus grandes, mais elles coûtent beaucoup plus cher et prennent plus de place. Les très petits détails inférieurs à 0,5 mm risquent de ne pas s'imprimer correctement en raison des limites de taille des buses.

Délais de production longs

L'impression 3D n'est pas un processus rapide. Une simple coque de téléphone peut prendre 2 à 3 heures, tandis que l'impression d'objets complexes peut prendre plusieurs jours. La hauteur des couches affecte considérablement le temps d'impression : la réduction de moitié de la hauteur des couches double le temps d'impression. L'impression simultanée de plusieurs éléments permet de gagner du temps, mais si une pièce tombe en panne, toutes les pièces peuvent être affectées.

Dépenses élevées en équipements et en matériel

Le coût initial d'une imprimante de base varie entre 200 et 1 000 dollars. Le coût des matériaux s'additionne : alors qu'un kilo de filament de base coûte entre 20 et 30 dollars, les matériaux spéciaux peuvent coûter beaucoup plus cher. Les impressions ratées représentent une perte de temps et de matériaux. La consommation d'électricité est minime, mais les imprimantes nécessitent un entretien et des pièces de rechange occasionnelles.

Résistance des matériaux et restrictions de sélection

Tous les matériaux ne peuvent pas être imprimés en 3D. La plupart des imprimantes domestiques ne fonctionnent qu'avec des thermoplastiques. L'impression sur métal nécessite un équipement spécialisé coûteux. Les pièces imprimées sont généralement plus fragiles que celles moulées par injection, en particulier dans certaines directions. Les couleurs sont limitées à ce qui est disponible sous forme de filament, et l'impression multicolore nécessite un équipement spécial ou des changements de filament manuels.

Créez des objets personnalisés avec l'impression 3D !

L'impression 3D vous permet de créer des objets personnalisés directement chez vous. Bien qu'elle ait des limites en termes de taille et de vitesse, elle est idéale pour créer des articles et des prototypes uniques. Le processus est simple : concevez votre objet, préparez votre imprimante et regardez-la se construire couche par couche. Commencer avec des matériaux de base comme le PLA et des projets simples vous aide à apprendre le processus. Au fur et à mesure que vos compétences se développent, vous pouvez vous attaquer à des impressions plus complexes avec différents matériaux.
