L'assemblage a échoué? Un article vous apprend à ajuster la clairance de l'assemblage.

Sous l'influence de divers facteurs tels que la 3D imprimantesEn raison des matériaux et des procédés, la taille du modèle imprimé en 3D peut différer de la conception originale, et des erreurs peuvent facilement survenir lors de l'assemblage. Face à de tels problèmes, il est nécessaire d'ajuster la taille du modèle avant l'impression afin d'obtenir un meilleur ajustement entre les pièces.

QIDI Studio Offre une option pratique de réglage de la compensation de taille XY, permettant aux utilisateurs d'ajuster librement la valeur de compensation de taille en fonction des différents modèles d'impression et de leurs besoins. Ce tutoriel vous expliquera en détail comment ajuster les paramètres pertinents. QIDI Studio, vous aide à résoudre les problèmes d'assemblage !

Schéma de principe

Avant de régler le jeu

Après avoir réglé le jeu

L'effet de modèle illustré ci-dessus est obtenu en ajustant la fonction de compensation des trous et des contours XY. Pour obtenir un effet similaire, veuillez suivre les étapes ci-dessous.

Mesures

Lors de la résolution de problèmes d'assemblage de modèles simples, vous pouvez sélectionner l'une des pièces et ajuster une valeur dans le trou XY ou la compensation de contour.

1. Réglez la compensation du trou XY de la pièce A séparément.

Les valeurs positives représentent des trous agrandis, tandis que les valeurs négatives représentent des trous réduits. En pratique, des problèmes tels que des taux de rétrécissement différents des consommables peuvent entraîner une taille de trou imprimée légèrement inférieure à celle du modèle. Par conséquent, la compensation de trou XY peut généralement être réglée à +0,2 mm.

Voici les coupes du trou XY sans compensation et avec une compensation de +0,2 mm. Après compensation, le contour reste inchangé, mais le trou s'agrandit.

2. Réglez la compensation du contour XY de la pièce B séparément.

Les valeurs positives représentent une expansion, et les valeurs négatives une réduction. En résumé, il s'agit d'ajuster la taille du modèle sur le plan XY. Voici les situations de découpage sans compensation et avec une compensation de -0,2 mm pour le plan XY. contour.It on peut voir que le contour a rétréci

3. De plus, pour certains modèles relativement complexes, vous pouvez ajuster les valeurs de compensation de trou XY et de contour du modèle en même temps.

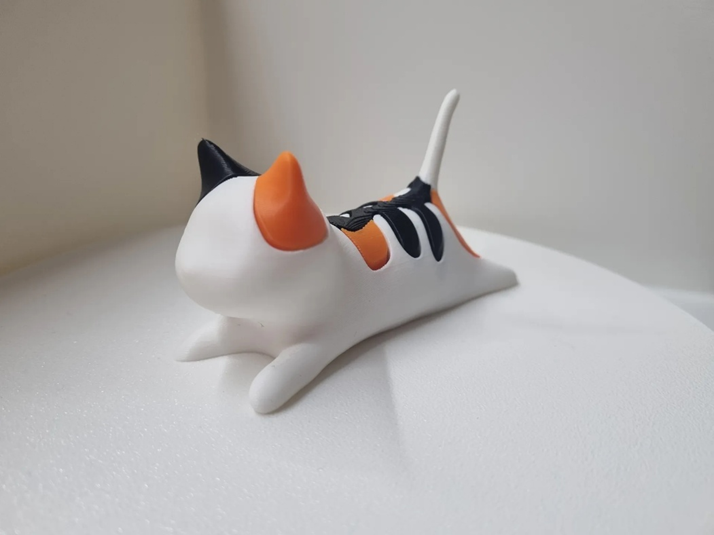

Par exemple, si le modèle de chaton illustré dans la figure ci-dessous rencontre le problème d'un jeu insuffisant lors de l'assemblage, vous pouvez effectuer les ajustements correspondants dans QIDI Studio:

Après avoir effectué les deux réglages, cliquez sur « Découper ». Vous constaterez que la taille du modèle a légèrement changé par rapport à l'original. Le modèle de chaton ainsi modifié peut être assemblé facilement.

Notes

3.1 Lors du réglage de la taille du modèle dans le logiciel de découpage, conservez l'orientation du modèle telle qu'elle a été imprimée. Une même partie du modèle peut présenter des dimensions légèrement différentes selon l'orientation de l'impression.

3.2 Des modèles de tailles différentes nécessitent des jeux d'assemblage différents. Lors de l'impression d'un même modèle dans des proportions égales, la compensation de taille doit également être ajustée. QIDI Studio pour assurer un montage en douceur.

Conclusion

Grâce à ce tutoriel, vous avez appris à ajuster la taille du modèle dans QIDI Studio pour améliorer la précision d'impression et éviter les problèmes d'assemblage. L'utilisation flexible de ces outils peut vous aider à obtenir un effet d'impression 3D plus fluide et plus précis. Bienvenue ! QIDI communauté et partagez votre expérience et vos travaux d'impression !
