How to add supports to your 3D printed models?

3Dプリントでは、モデルが大きく張り出した部分を持つケースがよくあります。これらの部分が適切にサポートされていないと、プリント効果に影響が出たり、プリントが失敗する可能性があります。

この問題を解決するには、モデルにサポートを追加する必要があります。この記事では、自動サポートの使用、手動でのサポートのペイント、不要なサポートのブロック、通常のサポートとツリーサポートの違い、そして印刷効果を最適化するためのパラメータ調整など、サポートの追加方法を詳しく説明します。この記事で使用したソフトウェアは QIDIスタジオ

自動サポートの使い方

自動サポートは、効率的で便利なサポート生成方法です。スライサーは、モデルのオーバーハング構造に応じて適切なサポートタイプを自動的に計算・生成します。では、自動サポートを正しく使用するにはどうすればよいでしょうか?

以下に示すように、

(1) サポート設定インターフェースに入り、「サポートを有効にする」を選択します。

(2) 選択 「ツリー(自動)」 または 「通常(自動)」 サポートの種類。2種類のサポートは、後述するモデルのサポート面によって異なります。

設定が完了したら、クリックします 「スライスプレート」スライサーはモデル構造に基づいて自動的にサポートを生成します。スライスプレビューでは、緑色の部分がはっきりと確認できます。 木の支持構造これらのサポートは、印刷プロセス中に同時に印刷および生成され、モデルのオーバーハング部分に安定したサポートを提供し、より良い印刷結果を保証します。

サポートを手動でペイントするにはどうすればいいですか?

自動サポートは便利ですが、冗長なサポートが生成されたり、重要なサポートが不足したりすることがあり、印刷効果に大きな影響を与えます。手動でサポートをペイントすることで、サポートの生成位置をより正確に制御できるため、微調整が必​​要なシーンに適しています。

まず、以下に示すようにサポートペイントインターフェイスを開きます。

  1. サポート設定インターフェイスに入り、「サポートを有効にする」を選択します。
  2. 選択 「ツリー(手動)」 または 「通常(手動)」 サポートタイプです。
  3. クリック 「ペイントをサポート」 サポートペイントインターフェースに入ります。
3D printing software interface showing manual support painting tools for precisely adding supports to specific overhanging areas of a 3D model.

サポートペイントインターフェースでは、

  1. パラメータを調整する 「オーバーハング領域を強調表示」 モデルの張り出した部分をより明確に区別するためです。
  2. これを選択する "丸" モデルを塗りつぶすツール。システムは塗りつぶされた領域に自動的にサポートを生成します。
  3. これを選択する "埋める" ツールを選択し、モデルの張り出した部分をクリックしてサポート領域を指定します。システムは自動的に領域全体にサポートを生成します。
3D modeling software showing manual support painting interface with overhang areas highlighted in teal and red painting tools to precisely add supports where needed on the model.

下図のモデルを例に挙げると、サポートとしてペイントする必要があるオーバーハング面が4つあります。マーク1、2、3は塗りつぶしツールで生成されたサポート面、マーク4は円ツールでペイントされたサポート面です。

3D model in printing software with four overhanging areas marked in red for manual support generation - three filled regions and one circular brushed area.

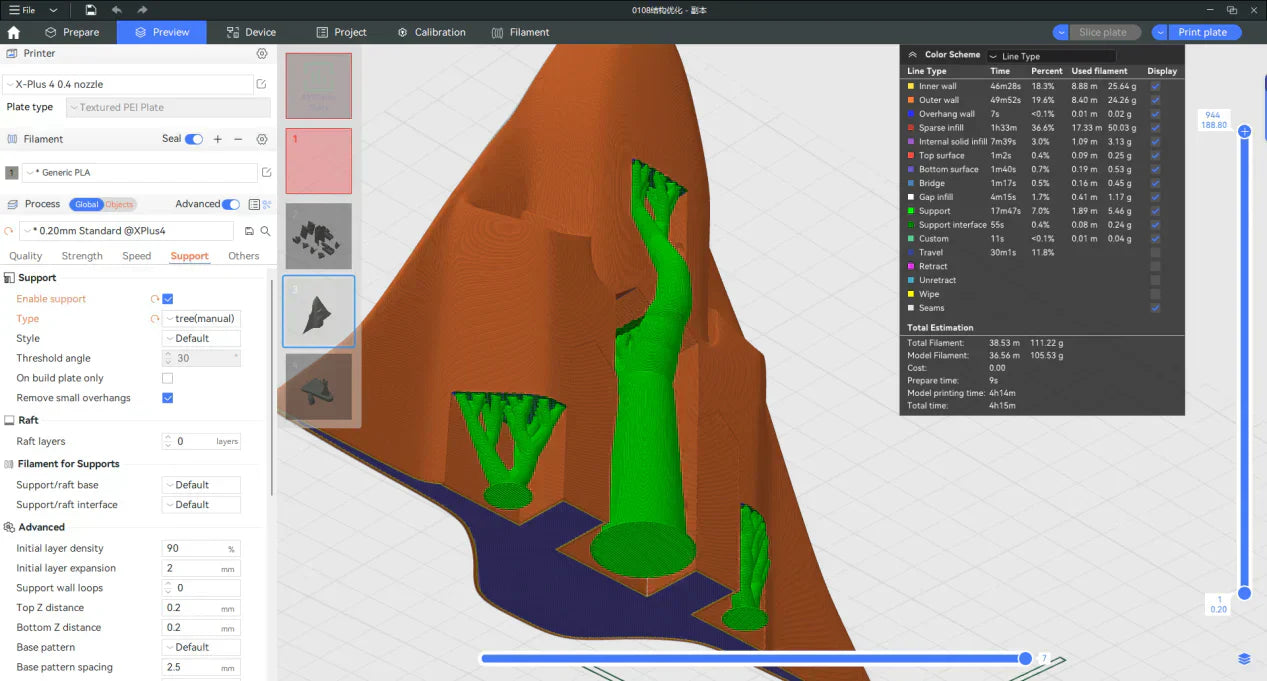

スライス後のモデルのプレビューは以下のようになります。マークされた領域すべてにサポートが生成されていることがわかります。

3D printing software preview showing the sliced model with automatically generated green tree supports on the manually marked overhanging surfaces.

サポートをブロックするには?

ソフトウェアによって生成されるサポートが重複している場合があり、モデルの印刷が失敗する可能性が高まり、モデル本来の機能に支障をきたす可能性があります。このような場合、ブロッキング機能を使用して特定の領域のサポートを削除することで、不要なフィラメントの無駄や機能への影響を防ぐことができます。

下図のように、モデルを選択し、右クリックして 「サポートを追加 ブロッカーをクリックし、適切なブロッカーの形状を選択します。

3D printing software interface showing how to add a support blocker to remove unnecessary supports from specific areas of the model.

ブロッカーの位置とサイズを調整して、モデルのサポートを必要としない領域にブロッカーが配置されるようにします。

Adjust the position and size of the blockers so that they are in areas of the 3D printed model that do not require support.

スライス後、サポート ブロッカーを追加していないモデルと比較すると、モデルの対応する位置のサポートが消えていることがわかります。

After slicing, compared with the 3D printed model without adding support blockers, it will be found that the support at the corresponding position of the model has disappeared.
After slicing, compared with the 3D printed model without adding support blockers, it will be found that the support at the corresponding position of the model has disappeared.

3D プリントにおける通常サポートとツリー サポートの違いは何ですか?

通常サポートとツリー サポートは、それぞれ長所と短所を持つ 2 つの一般的なサポート タイプです。

通常のサポートは構造がシンプルで、大きな面積のオーバーハング構造に対して非常に信頼性の高いサポートを提供できます。

樹木支援でさらに節約 フィラメントは分解が容易で、複雑なモデルに適していますが、大面積のオーバーハング構造に対しては信頼性の高いサポートを提供できない場合があります。

以下は 2 種類のサポートの特性の比較です。

サポートタイプ

普通

構造

規則的に配置したグリッド

幹と枝からなる枝

フィラメントの使用

比較的多く

さらに節約

適用範囲

標準および大きなオーバーハング領域を持つモデルに適しています

複雑で小さな張り出し部分を持つモデルに適しています

サポートの削除

剥がすのが難しく、支持面に跡が残りやすい

取り外しが簡単で、サポート面の損傷を軽減します

複雑な形状に適しています

複雑なパーツや細かいパーツのあるモデルにはあま​​り適していません

複雑な形状や細かいサポートが必要なモデルに最適

ツリーサポート:

Settings for manually painting supports on a 3D model, allowing precise control over where supports are placed on overhanging surfaces.

通常サポート:

3D model on virtual print bed, with a red block placed on top of the model to prevent supports from generating in that area.

一般的な印刷の問題を解決するために 3D 印刷サポート パラメータを調整する方法

サポートの印刷パラメータは最終的な仕上がりに重要な影響を与えます。上部のZ距離、サポートの直径などのパラメータを調整することで、サポートの取り外しが困難になったり、サポートが倒れて印刷に失敗するなどの問題を効果的に解決できます。

下図のように、マーク1は上部のZ距離です。値が大きいほど、サポートの端がモデルの表面から遠ざかり、サポートの除去が容易になります。ただし、値が大きすぎるとサポート効果が低下する可能性があります。

マーク2は枝の直径です。値が大きいほど、樹木の支柱の直径が大きくなり、強度が増します。これにより、場合によっては印刷中にツリー サポートが崩れて印刷が失敗する問題を解決できます。

Support settings panel in 3D modeling software, with options for enabling supports, selecting support type, and adjusting support parameters.

下図のように、枝の直径が大きくなると、木の支えが太くなるのが簡単に分かります。

3D modeling software interface showing a 3D model with green tree supports and red bricks on a virtual print bed grid.

上記はモデルにサポートを追加する方法についての包括的なチュートリアルです。この記事の内容が、サポートの理解と活用に役立つことを願っています。 サポート機能3Dプリントをよりスムーズに より効率的で、より効果的な3Dプリントを実現します。ご質問やご経験などございましたら、ぜひコミュニティで共有してください。3Dプリントの可能性を一緒に探求しましょう!
