Melhor espaço para clipes e travas de encaixe impressos em 3D

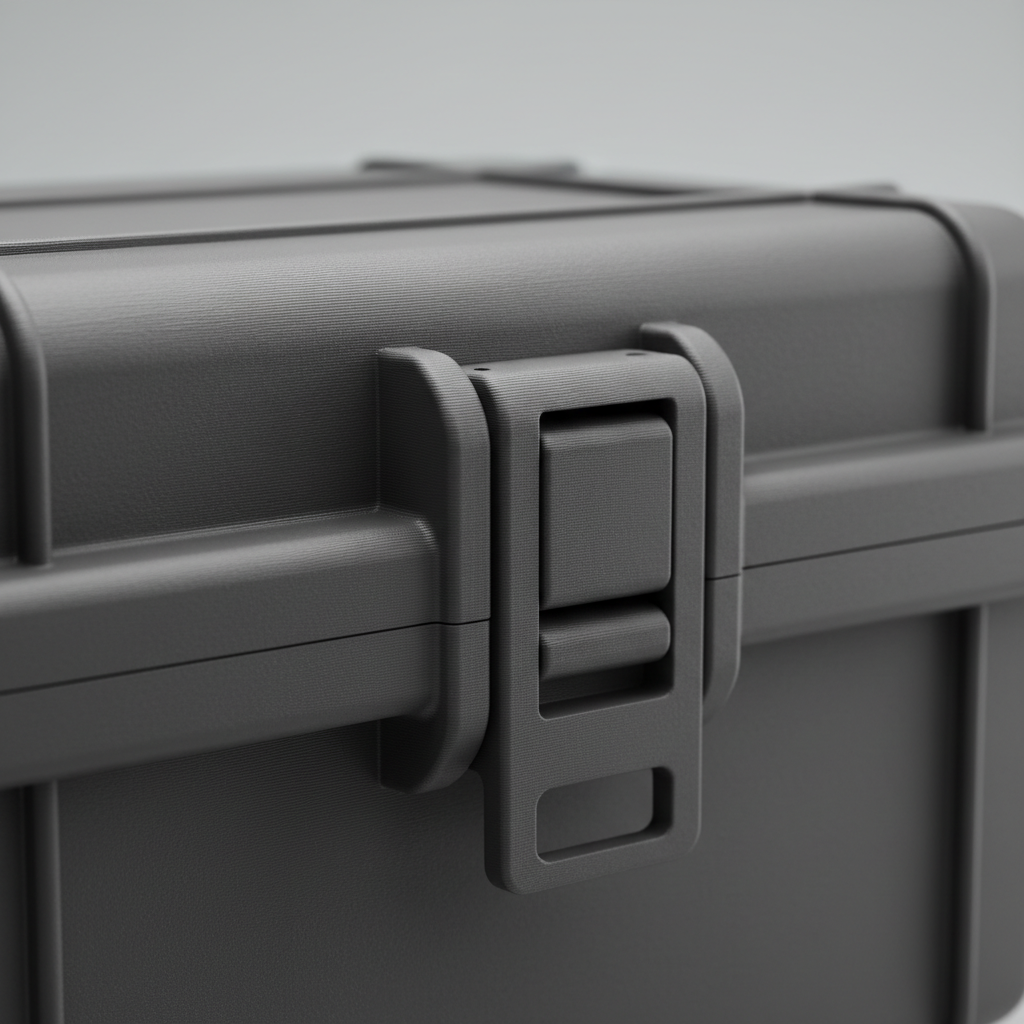

A Engenharia do Encaixe Perfeito: Dominando as Folgas de Encaixe Rápido

Criar uma peça de reposição que se encaixe perfeitamente costuma ser o momento decisivo para um fabricante que está migrando para um fluxo de trabalho voltado para o consumidor avançado. Seja para consertar um eletrodoméstico sofisticado ou projetar gabinetes personalizados para componentes eletrônicos, a junta de encaixe é uma característica mecânica fundamental. No entanto, muitos descobrem que seus clipes impressos se quebram durante o primeiro uso ou ficam tão soltos que a montagem vibra.

A frustração com falhas de encaixe geralmente decorre de uma única variável mal compreendida: a folga. Na fabricação profissional, a folga não é um valor fixo; trata-se de uma variável dinâmica do sistema, influenciada pela contração do material, calibração da impressora e gerenciamento térmico. Ao entendermos esses mecanismos, podemos deixar de lado as tentativas e erros e alcançar resultados previsíveis e de nível industrial.

Por que a "perfeição" na segurança é um alvo em movimento

Em softwares CAD, um pino de 10 mm em um furo de 10 mm se encaixa perfeitamente. No mundo físico da impressão FDM, esse mesmo pino jamais se encaixará. Isso se deve à natureza dos termoplásticos. Conforme o plástico fundido esfria, ele se contrai. Se o material encolher significativamente, a geometria da trava de encaixe se altera, resultando frequentemente em uma junta muito apertada que se rompe facilmente.

Fator de contração do material

Diferentes materiais apresentam taxas de contração muito distintas, o que determina diretamente a folga de projeto necessária. Com base em nossas observações em cenários de reparo profissional, categorizamos os materiais em dois grupos principais:

1. Materiais de baixa contração (PLA, PETG): Esses materiais normalmente encolhem entre 0,2% e 0,5%. Para eles, a folga de projeto é de 0,2 mm a 0,3 mm Geralmente é suficiente para um ajuste seguro.
2. Materiais com alta taxa de retração (ABS, ASA, Nylon): Plásticos de engenharia como ABS ou ASA têm taxas de contração mais elevadas, geralmente entre 0,5% e 1,5%. Para compensar essa contração, os profissionais geralmente precisam de uma folga de 0,3 mm a 0,5 mm.

Materiais Avançados e Desafios da Anisotropia

À medida que você passa a utilizar materiais de alto desempenho como Filamento PAHT-CF (PPA-CF) ou Filamento PPS-CF, As regras de segurança tornam-se mais complexas. Filamentos reforçados com fibra de carbono são introduzidos. anisotropia—o que significa que a peça encolhe de forma diferente ao longo dos eixos X e Y do que ao longo do eixo Z (a altura vertical de impressão).

A armadilha da "rigidez" da fibra de carbono

A fibra de carbono aumenta significativamente o módulo de flexão. Por exemplo, Filamento PAHT-CF (PPA-CF) Possui um módulo de flexão superior a 6700 MPa. Embora isso resulte em peças incrivelmente resistentes, também significa que o "braço" de encaixe tem muito pouca recuperação elástica. Se a folga for muito pequena, o material irá quebrar em vez de dobrar.

Para esses materiais reforçados, recomendamos uma folga maior de 0,4 mm a 0,6 mm. Esse espaço extra compensa a menor flexibilidade e garante que a trava possa se deformar o suficiente para passar pela saliência de retenção sem exceder a taxa de alongamento na ruptura do material (que normalmente é baixa, em torno de 1,9% para PAHT-CF).

O papel da gestão térmica na precisão

Uma das vantagens mais significativas das impressoras semiprofissionais é a câmara aquecida. A temperatura ambiente não serve apenas para evitar deformações; trata-se de controlar as dimensões finais da peça.

Em nossa modelagem interna de ajuste funcional, observamos que o uso de uma impressora fechada com temperatura estável na câmara de 60 °C ou superior pode reduzir a rigidez induzida pela contração em 15% a 25% em comparação com a impressão em ambiente aberto.Isso ocorre porque a peça esfria mais lentamente e de maneira uniforme, permitindo que as tensões internas se dissipem antes que a peça esteja completamente solidificada.

Ao usar materiais como Filamento ABS Rapido inodoro, Manter a câmara aquecida (recomendado entre 55 e 80 °C) é fundamental. Este filamento foi projetado especificamente para peças de alta velocidade e alta durabilidade, como clipes automotivos, mas seu sucesso dimensional depende dessa estabilidade térmica.

Ajuste de modelos: um guia heurístico

Para ajudar você a selecionar o ponto de partida correto, desenvolvemos um modelo de cenários baseado em materiais de engenharia comuns e condições ambientais.

O fluxo de trabalho do prosumidor: do CAD ao "clique"

Para obter resultados profissionais, é fundamental conciliar o projeto digital com a realidade física da impressora. Recomendamos um fluxo de trabalho em três etapas para cada nova montagem mecânica.

1. Projetar com Intenção

Comece com uma limpeza inicial de 0,4 mm. Essa é uma posição intermediária "segura" para a maioria dos plásticos de engenharia. Certifique-se de que o encaixe por pressão tenha um filete generoso na base do braço em balanço. Cantos vivos são concentradores de tensão que levam à falha prematura, especialmente em materiais com baixa adesão entre camadas.

2. Compensação do fatiador (expansão horizontal)

Um erro comum é assumir que as dimensões CAD são a única maneira de controlar o encaixe. A maioria dos softwares de fatiamento modernos oferece uma configuração chamada "Expansão Horizontal" (ou "Compensação de Tamanho XY").

• O problema: As impressoras FDM tendem a "achatar" o plástico ligeiramente para fora, fazendo com que os furos sejam menores e os pinos maiores.
• A solução: Aplicar uma ligeira expansão horizontal negativa (normalmente -0,1 mm a -0,2 mm) pode muitas vezes corrigir um encaixe "muito apertado" sem exigir que você altere seu modelo CAD.

3. A Regra de Iteração de Três Impressões

Profissionais experientes raramente imprimem o conjunto inteiro de uma só vez. Em vez disso, imprimem um "calibrador de encaixe" — uma pequena seção do clipe e seu alojamento.

• Imprimir A: Na folga de projeto (e.g. , 0,4 mm).
• Imprimir B: Ajuste de +0,1 mm.
• Imprimir C: Com ajuste de -0,1 mm. Testando essas três pequenas peças, você pode identificar o "clique perfeito" para a combinação específica de material e impressora em menos de 30 minutos.

Resumo dos principais pontos abordados

Dominar os encaixes rápidos não se trata tanto de encontrar um "número mágico", mas sim de gerenciar as variáveis ​​do seu fluxo de trabalho específico.

• Questões materiais: Use 0,2-0,3 mm para PLA/PETG e 0,3-0,5 mm para ABS/ASA.
• Reforço requer espaço: Para materiais de fibra de carbono como PAHT-CF, Aumente a folga para 0,4-0,6 mm para compensar a rigidez.
• O calor é seu amigo: Uma câmara aquecida melhora significativamente a precisão dimensional, reduzindo a tensão interna e a contração.
• Calibre o fatiador: Utilize as configurações de expansão horizontal para ajustar o encaixe sem precisar redesenhar a peça.
• Teste em pequena escala: Utilize a regra de iteração de três impressões para economizar tempo e filamento.

Ao tratar a impressão 3D como um processo de engenharia, em vez de uma experiência amadora, você pode produzir peças de reposição que não apenas "funcionam", mas que apresentam a mesma confiabilidade dos componentes originais de fábrica.

Aviso: Este guia tem caráter meramente informativo. Utilize sempre equipamento de proteção individual (EPI) adequado ao manusear filamentos industriais e certifique-se de que seu espaço de trabalho esteja bem ventilado ao imprimir com materiais como ABS ou ASA.
