Projetando suportes de prateleira impressos em 3D para capacidade máxima de carga

A mudança na engenharia: da impressão 3D decorativa à funcional.

Para muitos, a jornada na impressão 3D começa com modelos estéticos — figuras, brinquedos de mesa e itens decorativos. No entanto, à medida que os usuários migram para o segmento de "prosumidores" e pequenas empresas, o foco muda da aparência da peça para o seu desempenho sob carga. Projetar um suporte de prateleira impresso em 3D é um desafio clássico de engenharia que preenche essa lacuna. Requer uma transição da abordagem de "tentativa e erro" para uma metodologia baseada em otimização estrutural e ciência dos materiais.

A Manufatura Aditiva (MA) é usada para criar peças leves de uso final que devem suportar tensões mecânicas significativas. Embora um suporte de prateleira possa parecer simples, ele está sujeito às mesmas leis da física. Para atingir a capacidade de carga máxima, é preciso levar em consideração as concentrações de tensão, a resistência anisotrópica (fragilidade dependente da camada) e as propriedades térmicas específicas dos filamentos de engenharia.

O objetivo não é simplesmente tornar a peça "mais pesada" aumentando o preenchimento, mas sim torná-la "mais inteligente" por meio de uma geometria otimizada. Este guia explora os princípios técnicos necessários para construir suportes que rivalizem em confiabilidade com componentes moldados por injeção ou mesmo metálicos.

A mecânica da falha: por que os suportes quebram

Antes de otimizar a resistência, precisamos entender como as peças impressas em 3D normalmente falham. Ao contrário de materiais isotrópicos como alumínio fundido ou plástico moldado, as impressões FDM (Modelagem por Deposição Fundida) são anisotrópicas. Isso significa que sua resistência varia dependendo da direção da força aplicada.

1. A Fraqueza no Eixo Z (Adesão Intercamadas)

O ponto de falha mais comum em um suporte é a ligação entre as camadas. Quando uma carga é aplicada, ela frequentemente cria uma força de "descolamento" entre as camadas horizontais.

Com base em padrões comuns observados em testes estruturais, suportes impressos com camadas paralelas à direção da carga normalmente falham com cargas 40-60% menores do que aqueles com orientação de camada perpendicular. Isso se deve ao menor emaranhamento das cadeias de polímero na interface entre as camadas, em comparação com a extrusão contínua ao longo do caminho XY.

2. Concentrações de tensão em cantos vivos

Em nossa experiência com o projeto de peças mecânicas, a falha mais frequente em suportes impressos em 3D não é a falta de resistência do material, mas sim a concentração de tensões em cantos agudos de 90 graus. Essas transições bruscas atuam como "multiplicadores de força", concentrando todo o peso da prateleira em uma única linha de plástico. Isso leva à propagação de trincas e à falha mecânica repentina.

3. Extração do fixador

Mesmo que o corpo do suporte seja resistente, o ponto de fixação na parede ou na prateleira é vulnerável. As paredes padrão impressas em 3D costumam ser muito finas para suportar a rosca de um parafuso sob carga, o que faz com que o parafuso "atravesse" a peça.

Geometria Estratégica: O Reforço 3:1 e o Rebaixo de 3mm

Para resolver esses problemas, vamos além das simples formas em L e adotamos heurísticas de engenharia que distribuem as forças de maneira mais uniforme.

Otimização do reforço lateral

Um reforço — o suporte triangular entre os braços verticais e horizontais do suporte — é essencial. No entanto, sua espessura é tão importante quanto sua presença.

• A regra 3:1: Para máxima eficiência, o reforço deve ter aproximadamente um terço da espessura da parede principal que está reforçando. Isso proporciona uma alta relação rigidez/peso sem introduzir problemas de deformação relacionados ao resfriamento durante a impressão.
• Espessura variável: Projetistas experientes costumam usar um reforço "cônico" que é mais espesso no canto (onde a tensão é maior) e mais fino nas extremidades.

Filés: O Inimigo do Estresse

Substituir cada canto interno vivo por um "filete" (um raio arredondado) é talvez a maneira mais eficaz de aumentar a capacidade de carga. Um filete distribui a carga por uma área de superfície maior, evitando que a tensão se concentre em um único ponto.

Regra de 3 mm para furos de parafuso

Para evitar falhas por desprendimento da parede, não confie na espessura padrão da parede da sua impressão.

• A heurística: Adicione um reforço cilíndrico com espessura mínima de 3 mm ao redor de cada furo de parafuso.
• O benefício: Isso garante que as roscas do parafuso se encaixem em uma massa sólida de plástico, em vez de apenas em alguns perímetros. Transforma um potencial ponto de falha em uma âncora estrutural.

Seleção de Materiais: Além do PLA

Embora o PLA seja excelente para prototipagem, ele é propenso à "fluência" — a tendência de um material se deformar permanentemente sob uma carga constante ao longo do tempo. Para prateleiras funcionais, são necessários filamentos de grau de engenharia.

De acordo com o Pesquisa do NIST sobre materiais avançados para manufatura aditiva, A integração de reforços como fibra de carbono ou fibra de vidro melhora significativamente as propriedades mecânicas dos termoplásticos.

Comparação de filamentos de alto desempenho

Nota: Dados baseados em QIDI especificações técnicas.

Para a maioria das aplicações domésticas de uso intenso, Filamento PET-CF é uma escolha ideal. Oferece excelente estabilidade dimensional e alta resistência sem a extrema dificuldade de impressão do nylon puro. Se você estiver projetando para ambientes extremos ou para cargas máximas possíveis, Filamento UltraPA-CF25 (núcleo PPA-CF) Proporciona o maior módulo de flexão (rigidez), garantindo que o suporte não ceda com o tempo.

Parâmetros de fabricação para máxima resistência

O hardware utilizado é tão importante quanto o design. Materiais de alto desempenho, como fibra de carbono (CF) e fibra de vidro (GF), exigem condições específicas para atingirem seu potencial máximo.

1. Aquecimento ativo da câmara

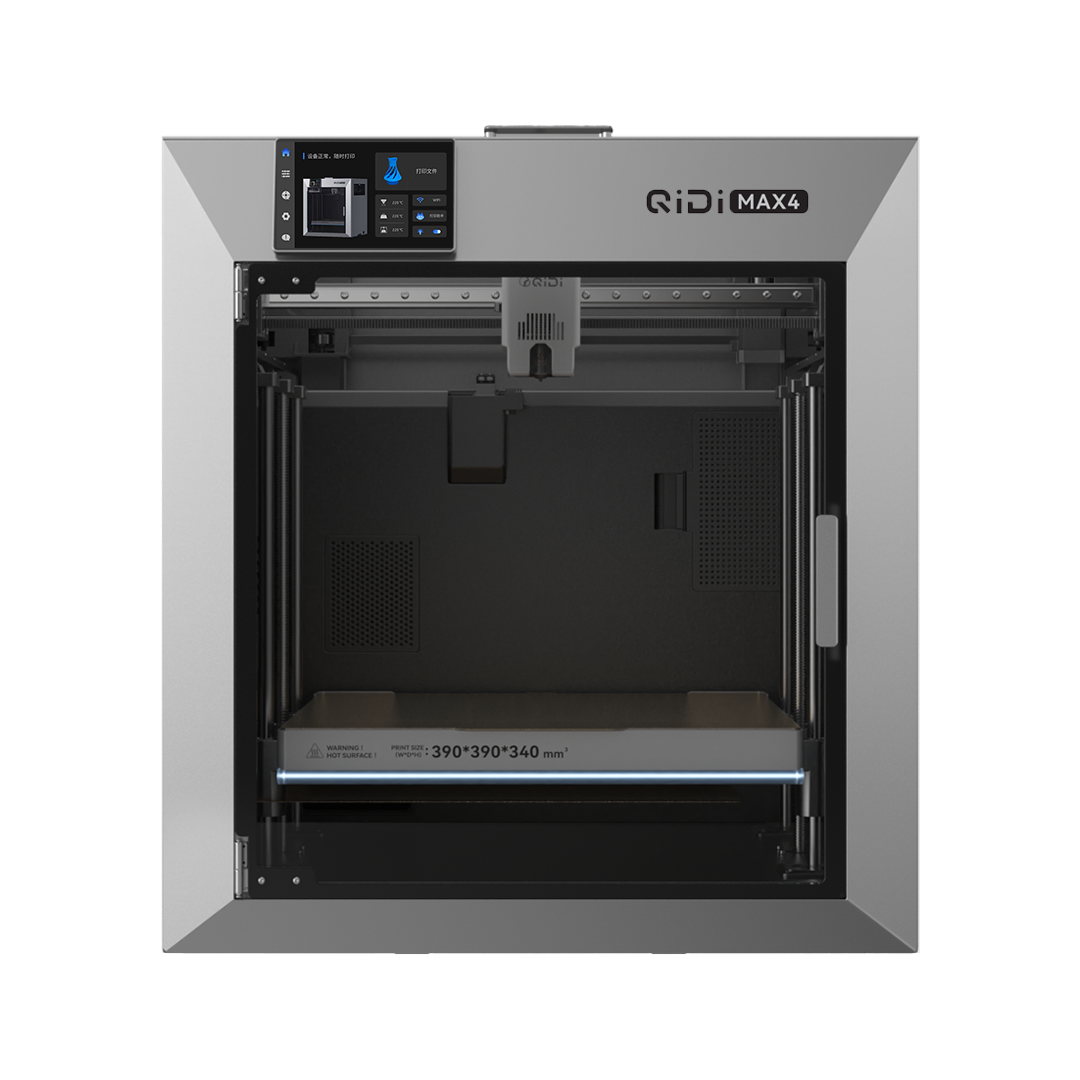

Ao imprimir com materiais estruturais como ABS, ASA ou compósitos à base de nylon, o gerenciamento térmico é imprescindível. QIDI Impressora 3D Max4 Possui um sistema de aquecimento ativo da câmara a 65°C.

• O benefício: Isso mantém uma temperatura constante durante toda a construção, melhorando significativamente a adesão entre as camadas. Ao reduzir o "choque térmico" entre as camadas, você cria uma peça mais monolítica, menos propensa a se delaminar sob tensão.

2. Cortes para Resistência: Paredes em vez de Preenchimento

Um equívoco comum é que o preenchimento de 100% torna uma peça "indestrutível". Na realidade, adicionar mais "loops de parede" (perímetros) é muito mais eficaz.

• A lógica: A tensão se propaga principalmente ao longo da camada externa de uma peça. Aumentar o número de camadas das paredes para 6 ou 8 cria uma "casca" estrutural espessa que suporta a maior parte da carga. O material de preenchimento deve ser usado principalmente para dar suporte a essas paredes e evitar flambagem.
• Padrões de preenchimento: Utilize padrões "Gyroid" ou "3D Honeycomb". Estes proporcionam resistência igual em todas as direções (X, Y e Z), ao contrário dos padrões "Grid" ou "Lines", que são frágeis quando submetidos a cargas laterais.

3. O Poder do Recozimento

Para materiais como Filamento PET-GF, O processo de fabricação não termina quando a impressora para.

• O processo: Coloque o suporte impresso em um forno a 80-100°C por 4-6 horas.
• O resultado: Esse processo, conhecido como recozimento, alivia as tensões internas resultantes do processo de impressão e permite que as cadeias de polímero se entrelacem ainda mais. Testes revelam que isso pode aumentar a resistência ao impacto em 30 a 50% e reduzir significativamente o risco de separação das camadas sob carga cíclica (colocação e remoção repetidas de peso da prateleira).

Validação e fatores de segurança: a heurística 5:1

Em um ambiente de engenharia profissional, usaríamos a Análise de Elementos Finitos (FEA) para simular cargas. Para usuários domésticos ou pequenas empresas, usamos... Fator de segurança.

Resumo da lógica: Nossa análise parte do pressuposto de que as peças impressas em 3D apresentam variabilidade inerente devido aos níveis de umidade, desgaste do bico e pequenas flutuações de temperatura. Portanto, recomendamos um alto fator de segurança.

• A Regra 5:1: Se você precisa de um suporte para aguentar 10 kg, projete-o e teste-o para que, teoricamente, suporte 50 kg.
• Por que esse número? Essa margem de 500% leva em consideração a perda de resistência de 40 a 60% no eixo Z e a possível deformação por fluência ao longo de meses ou anos de uso.

Se você não tiver certeza da capacidade, realize um "teste destrutivo" em uma unidade de sacrifício. Adicione peso gradualmente até que ela se rompa e, em seguida, divida esse peso de ruptura por cinco para encontrar sua "Carga de Trabalho Segura".

Resumo dos principais pontos abordados

Construir um suporte de prateleira de alta capacidade é um exercício de gerenciamento das características únicas da impressão 3D. Seguindo esses princípios, você pode criar peças que não são apenas funcionais, mas também excepcionalmente confiáveis:

• Priorize a orientação: Imprima o suporte de lado para que o formato de "L" seja formado por filamentos contínuos de plástico, e não por camadas empilhadas.
• Elimine cantos vivos: Utilize filetes largos em todas as junções internas para evitar a concentração de tensões.
• Reforçar os pontos de fixação: Use a regra do ressalto de 3 mm para garantir que os parafusos não atravessem as paredes.
• Escolha o filamento correto: Usar Filamento PET-CF para rigidez ou Filamento UltraPA-CF25 (núcleo PPA-CF) para máxima integridade estrutural.
• Aproveite o hardware: Utilize o aquecimento ativo da câmara do QIDI Impressora 3D Max4 para maximizar a resistência da ligação entre as camadas.
• Pós-processamento: Recozer peças com carga de vidro ou carbono para liberar todo o seu potencial mecânico.

Ao passar de "imprimir uma forma" para "projetar uma estrutura", você transforma sua impressora 3D de uma ferramenta para amadores em um verdadeiro recurso de fabricação para casa e oficina.

Isenção de responsabilidade: Este artigo tem caráter meramente informativo. A capacidade de carga de peças impressas em 3D depende de diversas variáveis, incluindo configurações de impressão, qualidade do material e condições ambientais. Sempre realize testes de carga independentes para aplicações críticas. Peças impressas em 3D podem falhar inesperadamente; não as utilize para armazenamento em locais elevados ou em aplicações onde a falha possa resultar em ferimentos ou danos materiais significativos.
