Como imprimir clipes de substituição em 3D para telas de janelas soltas

Como imprimir em 3D clipes de substituição para telas de janelas soltas

A frustração é familiar a todos os proprietários de casas: uma tela de janela que vibra com o vento ou cai completamente porque um pequeno clipe de plástico quebrou. Esses componentes costumam ser o "elo mais fraco" na manutenção residencial. Com o tempo, a exposição à intensa radiação UV e às variações sazonais de temperatura transforma o plástico moldado de fábrica em fragmentos quebradiços. Substituí-los geralmente envolve uma visita irritante à loja de ferragens, apenas para descobrir que eles não têm em estoque o modelo específico que você tem há 20 anos.

Descobrimos que a impressão 3D oferece mais do que apenas uma solução temporária; ela permite projetar uma peça de reposição que é realmente superior à original. Selecionando os materiais certos e aplicando princípios de design profissional, você pode produzir clipes que resistem à degradação por raios UV e mantêm sua elasticidade por anos. Este guia explora como transformar uma peça quebrada em uma solução personalizada de alto desempenho usando fabricação de mesa de nível industrial.

A Ciência dos Materiais para a Longevidade em Ambientes Externos

Na impressão de peças para fachadas de casas, a escolha do material é a decisão mais crítica. O principal inimigo não é a força mecânica, mas sim o sol. De acordo com... Pesquisa do NIST sobre materiais avançados para manufatura aditiva, Os fatores ambientais impactam significativamente o desempenho dos polímeros a longo prazo.

ASA vs. ABS: A Batalha dos Raios UV

Embora muitos hobbistas optem pelo ABS (Acrilonitrila Butadieno Estireno) devido à sua resistência, ele é uma escolha inadequada para presilhas de janela. O ABS degrada-se rapidamente sob a luz UV, tornando-se amarelado e quebradiço em apenas uma estação. Recomendamos o ASA (Acrilonitrila Estireno Acrilato) como alternativa profissional. O ASA compartilha as propriedades mecânicas do ABS, mas apresenta uma estrutura química modificada que proporciona excepcional resistência aos raios UV. Em nossa experiência com componentes para uso externo, as presilhas de ASA mantêm sua flexibilidade e integridade estrutural de 2 a 3 vezes mais tempo do que as equivalentes em ABS sob luz solar direta.

PETG: A Alternativa Equilibrada

Para quem precisa de uma impressão mais rápida com menor risco de deformação, PETG Rápido é um excelente candidato. O PETG oferece um equilíbrio entre resistência à tração e resistência ao impacto. Embora sua resistência aos raios UV seja menor que a do ASA, é significativamente melhor que a do PLA. PETG Rápido É particularmente útil para clipes que exigem "ação de mola", pois é menos propenso à "fluência" — a tendência de um material se deformar permanentemente sob tensão constante.

Nossas recomendações de materiais baseiam-se na premissa de que a durabilidade em ambientes externos é o produto da estabilidade aos raios UV multiplicada pela resistência térmica. O ASA é a principal recomendação para áreas com alta incidência solar, enquanto o PETG é a alternativa mais prática para zonas sombreadas ou de clima temperado.

Projetando para tensões mecânicas e "dobradiças flexíveis"

Um erro comum na impressão 3D de peças de reposição é torná-las muito rígidas. Uma presilha de janela precisa flexionar para encaixar no lugar e, em seguida, exercer pressão constante para segurar a tela. Se o projeto for muito rígido, as tensões internas acabarão levando à separação das camadas.

O Princípio da Dobradiça Viva

Para garantir que a presilha possa dobrar sem quebrar, utilizamos o princípio da "dobradiça flexível". Isso envolve projetar uma seção específica da peça para ser mais fina que o restante, direcionando a flexão para uma área controlada.

• Espessura ideal: Recomendamos uma espessura de 1,5 mm a 2,0 mm para a seção flexível. Isso proporciona material suficiente para a integridade estrutural, mantendo a flexibilidade necessária para a instalação.
• Lacunas de tolerância: Com base nos padrões que observamos em reparos de ferragens personalizadas, você deve projetar uma folga de tolerância de 0,2 mm a 0,3 mm entre o gancho do clipe e a moldura da janela.Isso leva em consideração a "deformação do material" ao longo do tempo e garante que o clipe não se torne impossível de remover.

Reforçando a estrutura

Independentemente da porcentagem de preenchimento, a resistência de uma pequena peça funcional provém de seus perímetros (paredes). Sugerimos o uso de 3 a 4 paredes perimetrais. Isso cria uma "casca" sólida que impede a entrada de água e resiste à pressão externa da moldura da tela.

Estratégias de corte para máxima durabilidade

A forma como você orienta a peça na plataforma de impressão é tão importante quanto o próprio design. As impressões 3D são inerentemente anisotrópicas, o que significa que são mais frágeis no eixo Z (entre as camadas) do que nos eixos X e Y.

Direção (Orientação) dos Grãos

Imagine as camadas como os veios da madeira. O ideal é que a força de flexão nunca separe as camadas. Para clipes, recomendamos a impressão "na borda". Isso garante que as linhas das camadas fiquem perpendiculares à tensão de flexão. Se um clipe for impresso plano, a parte do "gancho" fica presa apenas pela fina camada entre as camadas, tornando-a propensa a quebrar.

Densidade de preenchimento e parede

Para peças pequenas como clipes, a "economia" de material é insignificante. Recomendamos 100% de preenchimento para máxima densidade. Use um filamento de alta velocidade e confiável como PETG Rápido Permite manter essas configurações de alta densidade sem aumentar significativamente o tempo de impressão.

Modelagem da durabilidade de clipes (análise de cenários)

Para demonstrar o impacto dessas escolhas, modelamos o desempenho esperado de um clipe de retenção padrão sob estresse repetido.

Este modelo pressupõe um cenário determinístico para um clipe de retenção padrão de 25 mm usado em uma moldura de janela residencial. Trata-se de um modelo de cenário baseado em parâmetros práticos comuns de oficina, e não em um estudo laboratorial controlado.

Superando o Atrito Técnico: O Papel da Câmara Aquecida

A impressão com materiais de alto desempenho, como ASA ou ABS, frequentemente introduz "pontos de atrito" para o usuário — especificamente, deformação e encolhimento. Como esses materiais se contraem ao esfriar, os cantos da peça podem se levantar da mesa de impressão, comprometendo a precisão dimensional.

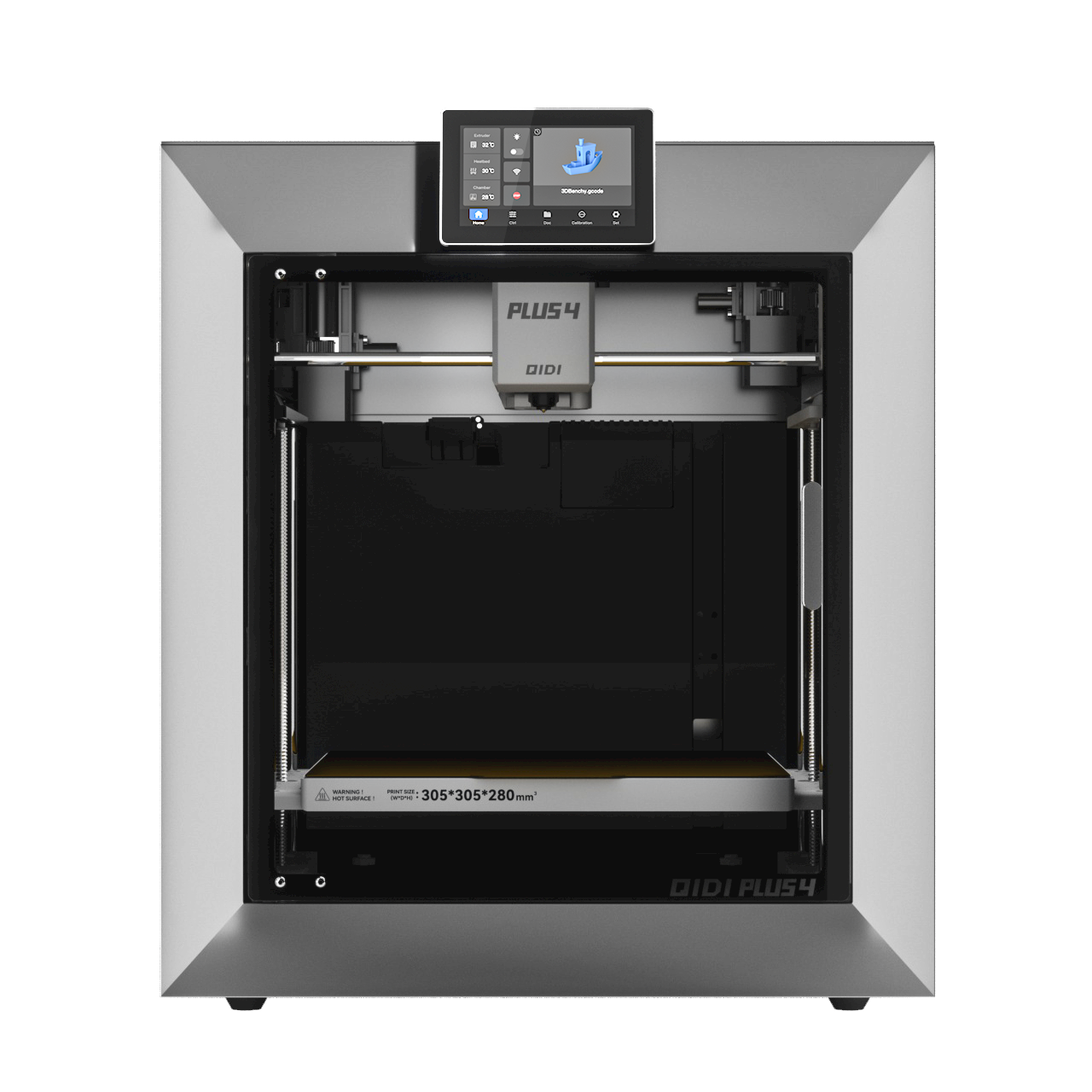

É aqui que a capacidade do hardware se torna essencial. Máquinas de nível profissional como a QIDI Plus4 Impressora 3D ou o QIDI Impressora 3D Max4 Utilizar aquecimento ativo da câmara. Mantendo uma temperatura interna constante (até 65°C no QIDI Plus4 Impressora 3D), a impressora impede que o material esfrie muito rapidamente. Essa "redução do atrito" no processo de impressão garante que suas tolerâncias de 0,2 mm sejam de fato atendidas na peça final.

Para oficinas menores ou para aquelas que estão apenas entrando no mundo dos reparos funcionais, o QIDI Q2 Impressora 3D Oferece um caminho de acesso facilitado a esses recursos profissionais, incluindo uma câmara aquecida que torna os filamentos técnicos acessíveis sem os ajustes constantes frequentemente associados às máquinas para amadores.

Resumo dos principais pontos abordados

Para imprimir em 3D clipes de substituição para janelas que durem bastante, siga estas dicas de especialistas:

• Escolha do material: Priorize o ASA para luz solar direta; use PETG Rápido Para áreas sombreadas ou prototipagem funcional rápida.
• Design para Flexibilidade: Utilize uma espessura de 1,5 a 2,0 mm para a dobradiça e inclua uma folga de tolerância de 0,25 mm para compensar a fluência do material.
• Configurações de intensidade: Utilize 4 paredes de perímetro e 100% de preenchimento. Sempre oriente a peça de forma que a tensão seja perpendicular às linhas de camada.
• Controle térmico: Utilize uma impressora com câmara aquecida, como a QIDI Impressora 3D Max4, Para garantir a precisão dimensional e evitar deformações em filamentos técnicos.

Ao deixar de lado as "experimentações teóricas" e adotar estratégias práticas e focadas nos materiais, você pode transformar um incômodo doméstico comum em uma demonstração do poder da manufatura aditiva moderna.

Isenção de responsabilidade: Este artigo tem caráter meramente informativo. Ao realizar reparos domésticos, certifique-se de que todos os componentes atendam às normas locais de segurança e construção. Utilize sempre os equipamentos de proteção individual (EPIs) adequados ao manusear filamentos e máquinas de impressão 3D.
