Você pode imprimir espaçadores deslizantes de gaveta personalizados em 3D para reparo?

A abordagem de engenharia para espaçadores de corrediças de gaveta personalizados

Descobrir que uma cômoda de alta qualidade ou um armário de cozinha sob medida se tornou inutilizável devido a um espaçador de plástico descontinuado é uma frustração comum. Nos processos de reparo tradicionais, uma peça quebrada de 50 centavos geralmente exige a substituição de todo o mecanismo deslizante — ou pior, do próprio móvel. No entanto, para os consumidores avançados equipados com a tecnologia FDM (Modelagem por Deposição Fundida) de nível industrial, essas falhas "inconsertáveis" representam uma tarefa de engenharia simples.

A impressão 3D deixou de ser uma curiosidade de entusiastas para se tornar um pilar da economia circular. De acordo com uma pesquisa publicada em ScienceDirect sobre integração de casas inteligentes, A manufatura aditiva (MA) é um fator-chave para a vida sustentável, permitindo a prototipagem rápida e a criação de componentes sob medida que prolongam a vida útil da infraestrutura doméstica. Ao imprimir em 3D um espaçador de gaveta, você não está apenas "fabricando uma peça"; você está utilizando uma cadeia de suprimentos local para realizar manutenção de precisão.

Por que as impressões amadoras padrão frequentemente falham no reparo de móveis

Muitos usuários tentam seu primeiro reparo de móveis usando PLA (ácido polilático) padrão. Embora o PLA seja excelente para itens decorativos, ele frequentemente falha em aplicações mecânicas, como corrediças de gaveta. Os espaçadores de gaveta são submetidos a cargas de compressão constantes e condições ambientais variáveis.

Em nossa bancada de reparos, observamos frequentemente a "fluência" — a tendência de um material sólido se mover lentamente ou deformar-se permanentemente sob a influência de tensões mecânicas persistentes. O PLA tem uma temperatura de transição vítrea relativamente baixa (~60 °C), o que o torna propenso a amolecer e deformar mesmo em um ambiente quente como o de uma cozinha. Para uma peça que precisa manter uma espessura precisa para manter uma gaveta alinhada, até mesmo uma deformação de 0,5 mm pode causar travamento ou oscilação.

Para obter resultados de nível profissional, é preciso que as propriedades mecânicas do material sejam compatíveis com o estado de tensão específico da corrediça da gaveta.

Nossa recomendação de usar PETG ou ABS em vez de PLA baseia-se em uma análise comparativa da estabilidade térmica e da resistência à fluência a longo prazo.

• Pressuposto 1: A gaveta permanece sob carga constante (compressão estática).
• Pressuposto 2: Em cozinhas residenciais, a temperatura ambiente pode atingir 35-40°C perto de eletrodomésticos.
• Condição de contorno: Esta análise exclui gavetas que contêm ferramentas industriais pesadas (>50 kg), o que pode exigir filamentos reforçados com fibra de vidro.

Selecionando o material certo para confiabilidade mecânica

Para reparos funcionais, a escolha geralmente se resume a PETG ou ABS/ASA. Cada um oferece vantagens distintas, dependendo das capacidades da sua impressora e do ambiente do móvel.

1. PETG: A escolha prática do profissional

PETG Básico Geralmente, é a solução ideal para espaçadores de gaveta. Ela proporciona uma alta taxa de sucesso e excelente adesão entre as camadas — a ligação química entre as fileiras impressas que determina a resistência geral da peça.

• Beneficiar: O PETG possui resistência superior à fluência em comparação com o PLA. Ele manterá suas dimensões sob o peso de uma gaveta de talheres totalmente carregada, sem o efeito de "amassamento" ao longo do tempo.
• Vantagem técnica: Com uma temperatura de amolecimento Vicat de aproximadamente 79,7°C (como visto em QIDI PETG Básico conforme as especificações), ele permanece rígido em ambientes onde outros plásticos poderiam falhar.

2. ABS/ASA: Para estabilidade em altas temperaturas

Se os móveis estiverem localizados perto de um forno ou em uma garagem sem climatização, o ABS ou o ASA são preferíveis.No entanto, esses materiais requerem uma base estável. temperatura da câmara—o calor ambiente mantido dentro da estrutura da impressora—para evitar deformações.

Princípios avançados de design para espaçadores de gaveta

Um reparo bem-sucedido não depende apenas do material; depende da geometria. Ao fazer a engenharia reversa de um espaçador quebrado, identificamos várias "pegadinhas" que diferenciam uma peça funcional de uma peça defeituosa.

Régua de chanfro de 1 mm

Um erro comum de projeto é criar um espaçador como um cubo perfeito com arestas de 90 graus. Na prática, as tolerâncias de fabricação de móveis raramente são perfeitas. Adicionar um chanfro de 0,5 mm a 1 mm (uma borda biselada) em todos os cantos melhora drasticamente o processo de instalação. Essa "guia" permite que o espaçador deslize em tolerâncias apertadas sem emperrar ou travar contra a guia metálica.

A heurística de encaixe por pressão para buchas

Se você estiver imprimindo uma bucha para um rolamento deslizante de esferas, não modele o diâmetro interno com as mesmas dimensões exatas do eixo. Com base em padrões de reparo em campo, recomendamos imprimir com um diâmetro interno maior. diâmetro interno 5-10% menor que o especificado.

• Por que: Isso cria um sistema de "encaixe por pressão". À medida que o plástico se desgasta ligeiramente durante as primeiras semanas de uso, ele se autotensiona, eliminando a folga ou vibração frequentemente encontrada em gaveteiros mais antigos.

Amortecimento com TPU

Para gavetas de alta qualidade com sistema de fechamento suave, o espaçador também pode funcionar como um amortecedor de vibrações. Nesses casos, o uso de um filamento flexível como o TPU é eficaz.

• Dica de especialista: Ao usar TPU para amortecimento, use Preenchimento de 100% (sem folgas de ar internas). Constatamos que percentagens de enchimento mais baixas levam a deformações permanentes sob carga cíclica — a abertura e o fecho repetidos da gaveta.

Requisitos de hardware: por que o gabinete é importante

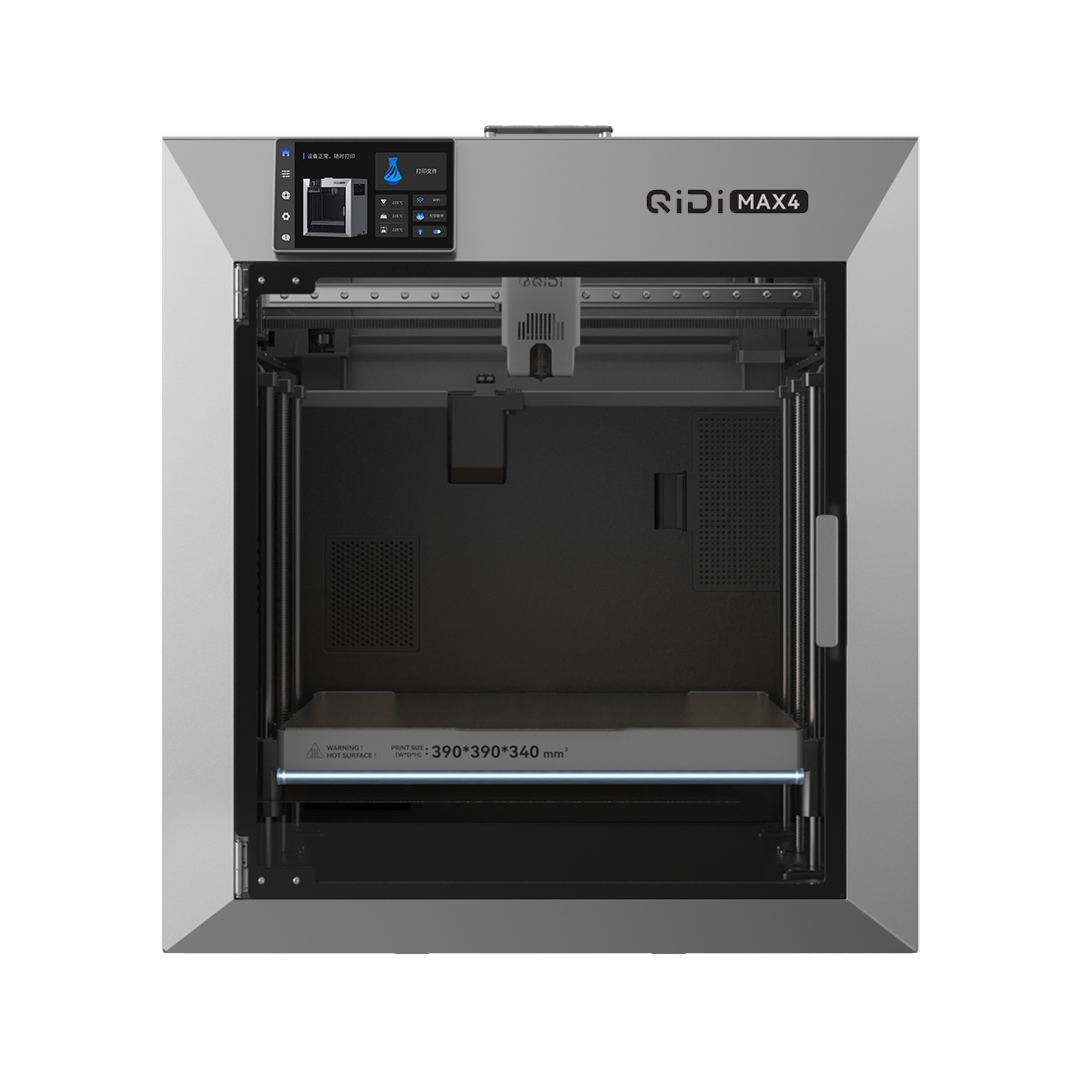

Para imprimir esses materiais de nível industrial de forma confiável, seu hardware precisa ser capaz de fazer mais do que apenas derreter plástico. Por exemplo, QIDI Impressora 3D Max4 apresenta um aquecimento ativo da câmara sistema (até 65°C).

Isso não é um luxo; é um requisito funcional para materiais como ABS ou PETG de alto desempenho. Ao manter o ar ao redor da peça aquecido, a impressora reduz o gradiente térmico — a diferença de temperatura entre o bico e o ambiente. Isso evita a deformação que frequentemente danifica espaçadores grandes ou espessos.

Fluxo de trabalho de reparo passo a passo

1. Medição digital: Use um paquímetro digital para medir a folga entre a gaveta e a estrutura do armário. Não confie apenas nas peças quebradas, pois elas podem ter sofrido deformações.
2. Modelagem para Tolerância: Modele sua peça em um software CAD. Se a folga for de 12 mm, modele o espaçador com 11,8 mm para permitir a "expansão do material" — a leve expansão do plástico durante a extrusão.
3. Preparação do material: Certifique-se de que o filamento esteja seco. PETG Básico É higroscópico, ou seja, absorve umidade do ar. Imprimir com filamento úmido leva à formação de "bolhas" e à perda de integridade estrutural.
4. Impressão: Use uma impressora como a QIDI Impressora 3D Max4 para garantir a precisão dimensional. Para espaçadores, uma velocidade da parede externa mais lenta (e.g. , 40-60 mm/s) melhora a precisão do ajuste.
5. Instalação & Pós-processamento: Se o encaixe estiver muito apertado, use uma lixa fina para ajustar a espessura. Se estiver usando PETG, a superfície será naturalmente brilhante e de baixo atrito, o que ajuda a gaveta a deslizar suavemente.

O impacto macro: além da gaveta

A capacidade de fabricar peças de alto desempenho em casa está alinhada com mudanças industriais mais amplas. A manufatura aditiva está reduzindo drasticamente o tempo de produção.&Ciclos D e produção de peças funcionais para uso final. Ao aplicar esses mesmos princípios à manutenção doméstica, você está participando de uma forma sofisticada de "microfabricação".

Além disso, à medida que a indústria avança em direção à sustentabilidade, o uso de polímeros reforçados — como plásticos reciclados reforçados com fibra de carbono—está se tornando mais comum. Isso permite que os prosumidores criem peças que são realmente mais forte do que os originais moldados por injeção, que muitas vezes são projetados para o menor custo de fabricação possível em vez da máxima durabilidade.

Resumo dos principais pontos abordados

• Escolha do material: Evite PLA para reparos mecânicos. Use PETG Básico Pela sua capacidade de equilibrar facilidade de uso e resistência à fluência, ou ABS para ambientes com temperaturas mais elevadas.
• Design para ajuste perfeito: Implemente chanfros de 1 mm para evitar travamentos e use diâmetros internos menores para buchas de encaixe por pressão.
• A importância do hardware: Utilize uma impressora com gabinete e aquecimento ativo da câmara, como a QIDI Impressora 3D Max4, para garantir a estabilidade dimensional em plásticos de engenharia.
• Estabilidade ambiental: Esteja atento à umidade e ao calor da cozinha; o PETG oferece melhor estabilidade dimensional do que o ABS em áreas com alta umidade.
• Sustentabilidade: A impressão 3D de espaçadores personalizados evita que os móveis acabem em aterros sanitários, comprovando o valor da tecnologia em um ecossistema sustentável de "casa inteligente".

Ao encarar o reparo das corrediças de gaveta como um desafio de engenharia, em vez de uma solução rápida, você garante que seus móveis permaneçam funcionais por décadas, independentemente de o fabricante original ainda ter as peças em estoque.

Isenção de responsabilidade: Este artigo tem caráter meramente informativo. Ao realizar reparos em móveis pesados, certifique-se de tomar todas as precauções de segurança para evitar tombamentos ou ferimentos. Sempre verifique se as peças impressas em 3D suportam a carga pretendida antes de utilizá-las completamente.

Fontes

• ScienceDirect: Integração da impressão 3D, IA e IoT para casas inteligentes e ecológicas
• ScienceDirect: Avanços na impressão 3D de polímero reforçado com fibra de carbono contendo plástico reciclado
