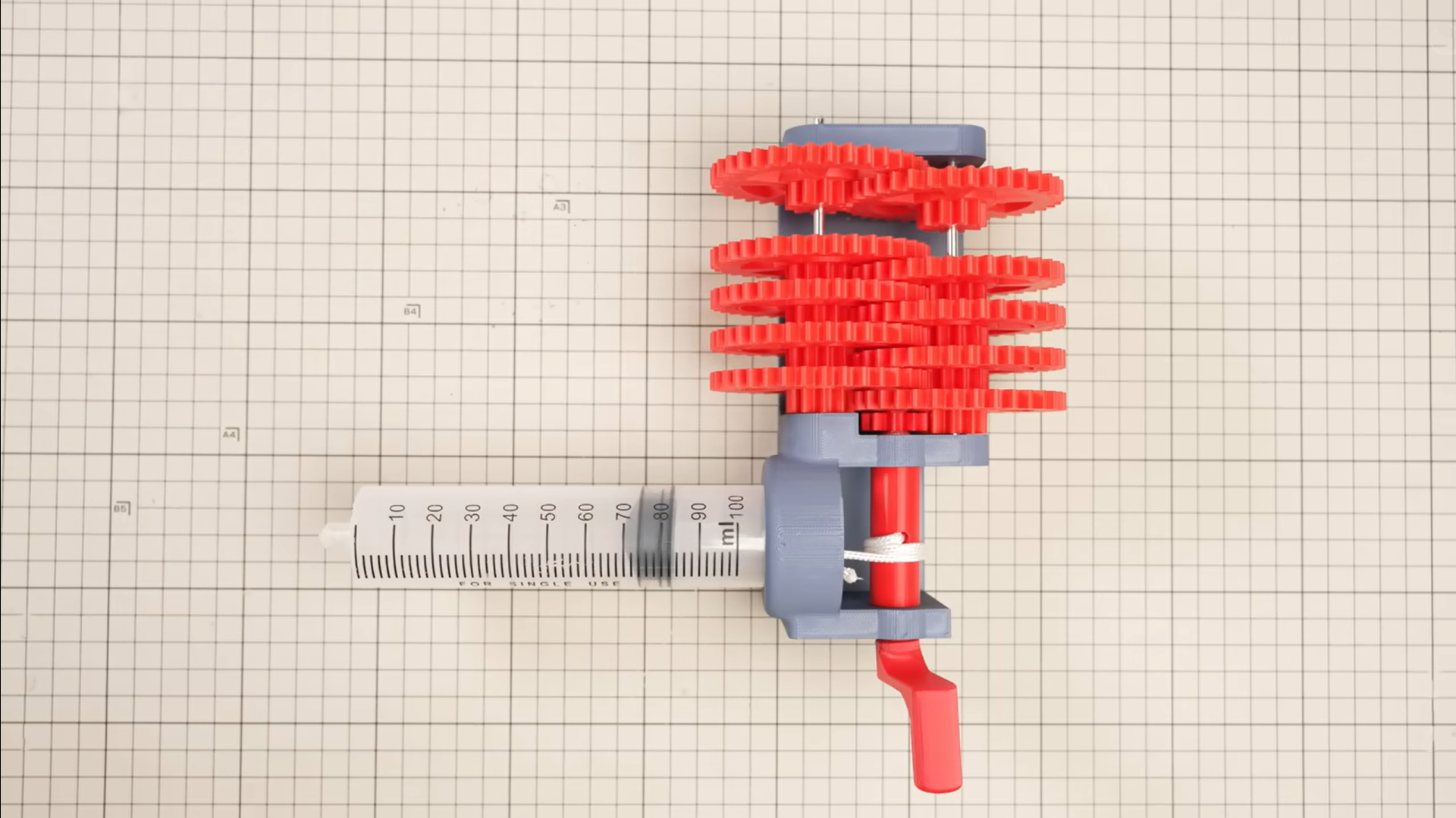

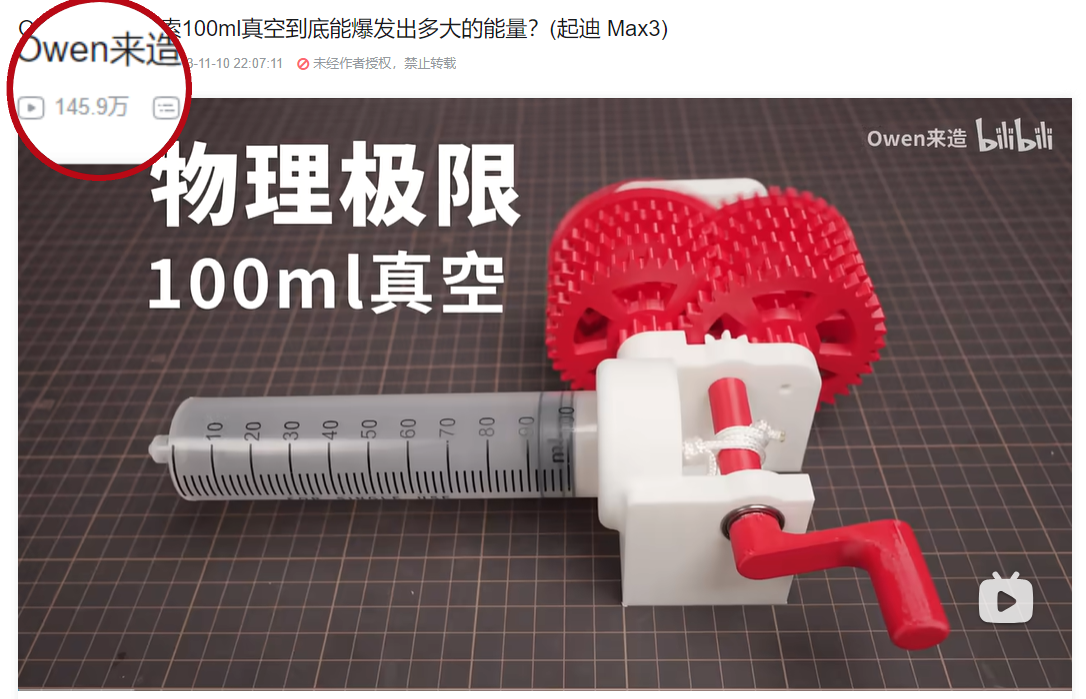

Um herauszufinden, wie viel Energie durch 100 ml atmosphärischen Druck erzeugt werden kann, führte Owen来造_Owen to create , ein bekannter Schöpfer in China, Experimente mit einem von QIDI Max3 gedruckten Zahnradsatz und einer 100-ml-Spritze durch um herauszufinden, wie viele Zahnräder angetrieben werden können und wie lange der Zahnradsatz weiterdrehen kann. Dies ist das erste Video über QIDI TECH im Inland mit über einer Million Aufrufen , und das Video wurde auch auf YouTube veröffentlicht. Schauen wir uns nun das Video an.

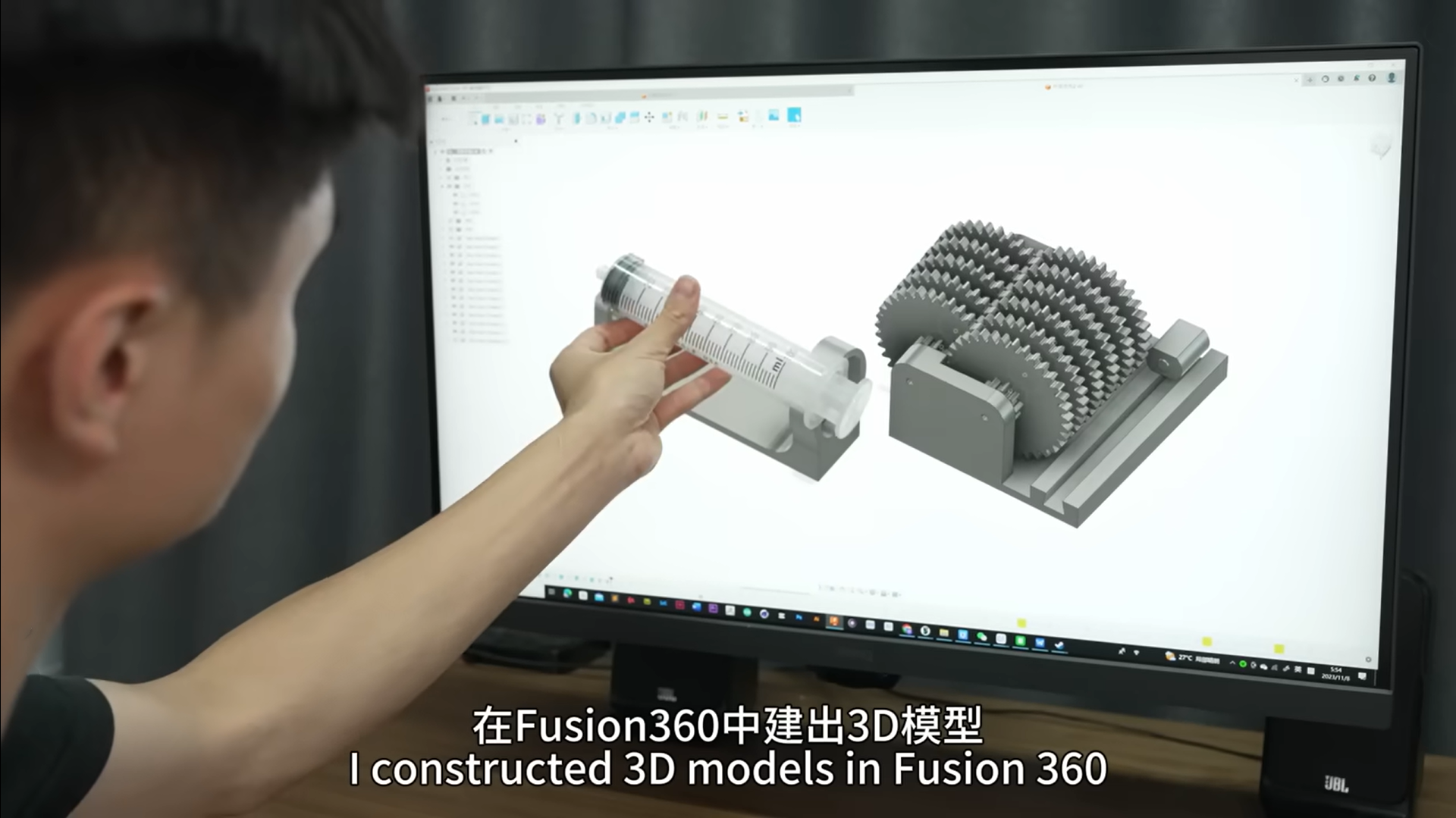

Zunächst erstellte Owen ein 3D-Modell des Zahnradsatzes in Fusion360, druckte das Modell mit QIDI Max3 und baute es zusammen.

Nach dem Zusammenbau des Modells können wir mit zunehmender Anzahl der Gänge eine allmähliche Verlangsamung der Kolbenbewegung beobachten, aber das gesamte Gerät kommt zum Stillstand, wenn die Anzahl der Gänge acht erreicht.

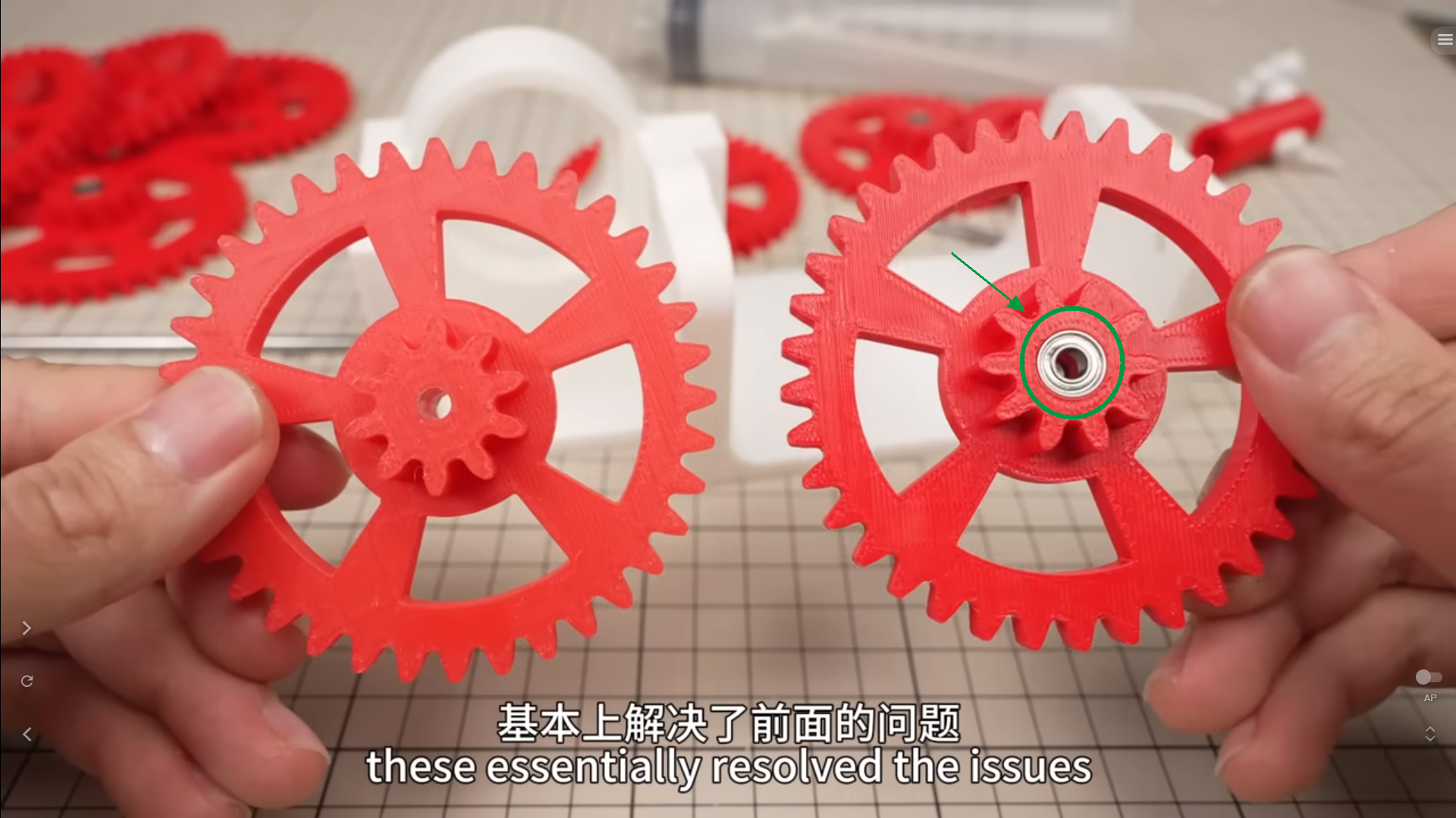

Beim Betrieb des Zahnradsatzes kann es vorkommen, dass die durch die Rotation bei hohen Geschwindigkeiten verursachten Vibrationen aufgrund der Toleranzen zwischen den Zahnrädern und den Wellen Geräusche und Luftwiderstand erzeugen. Dies liegt an der relativ hohen Reibung zwischen den 3D-gedruckten Teilen und dem damit verbundenen erheblichen Energieverlust. Daher beschloss Owen, an allen Stellen Lager hinzuzufügen, und das modifizierte Gerät funktionierte reibungslos im achten Gang.

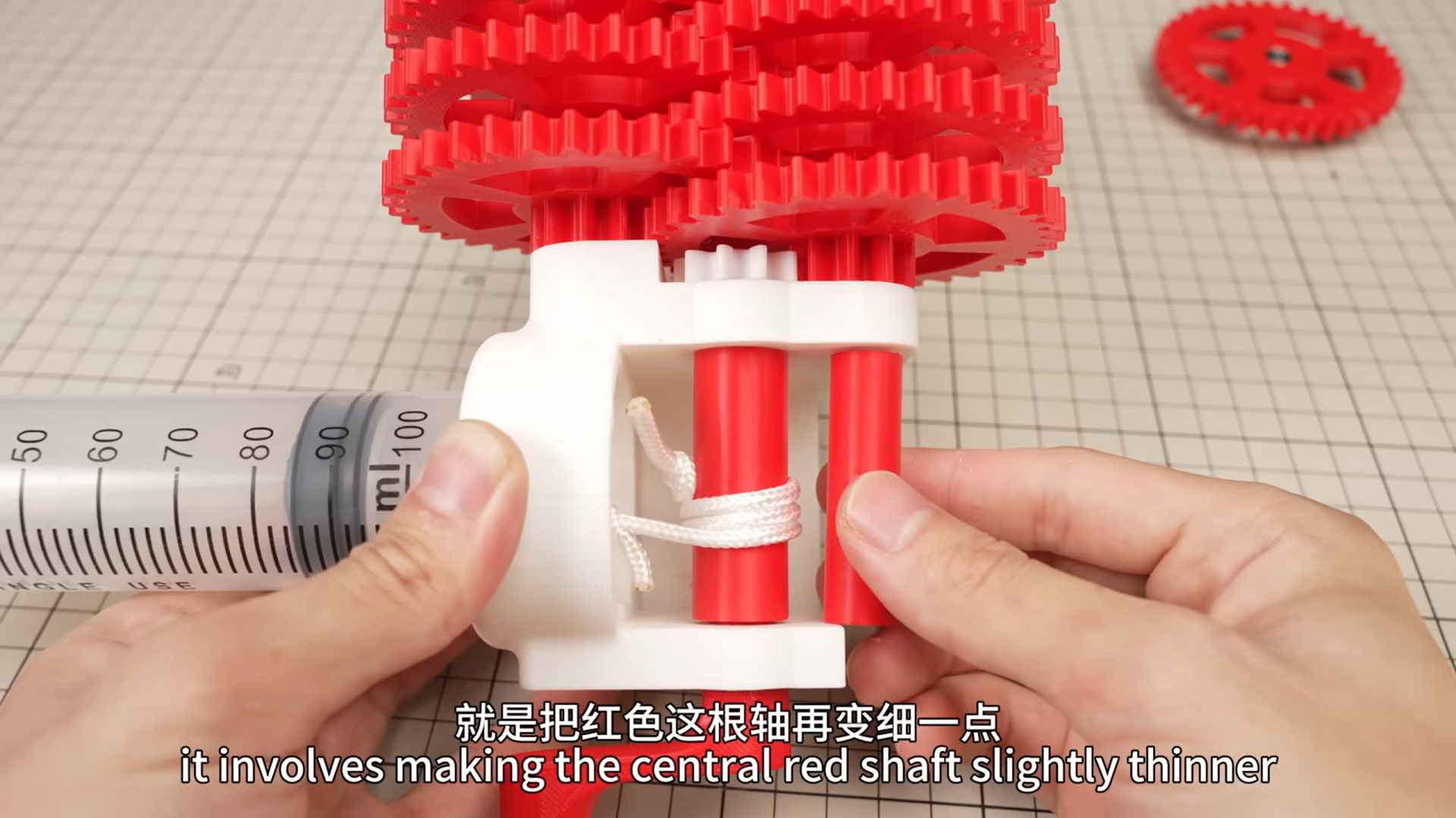

Um die genaue Kraft zu finden, mit der der achte Gang geschaltet werden kann, hat Owen die zentrale rote Welle etwas dünner gemacht, um das vom Zahnrad abgegebene Drehmoment zu reduzieren. Bei der neuen Version benötigte der Kolben fünfmal länger zum Ausfedern als bei der ersten Version. Danach begann Owen sich zu fragen, wie er den neunten Gang fahren könnte, ob dies den Zeitrekord erneut brechen würde und ob es einen anderen Effekt haben würde.

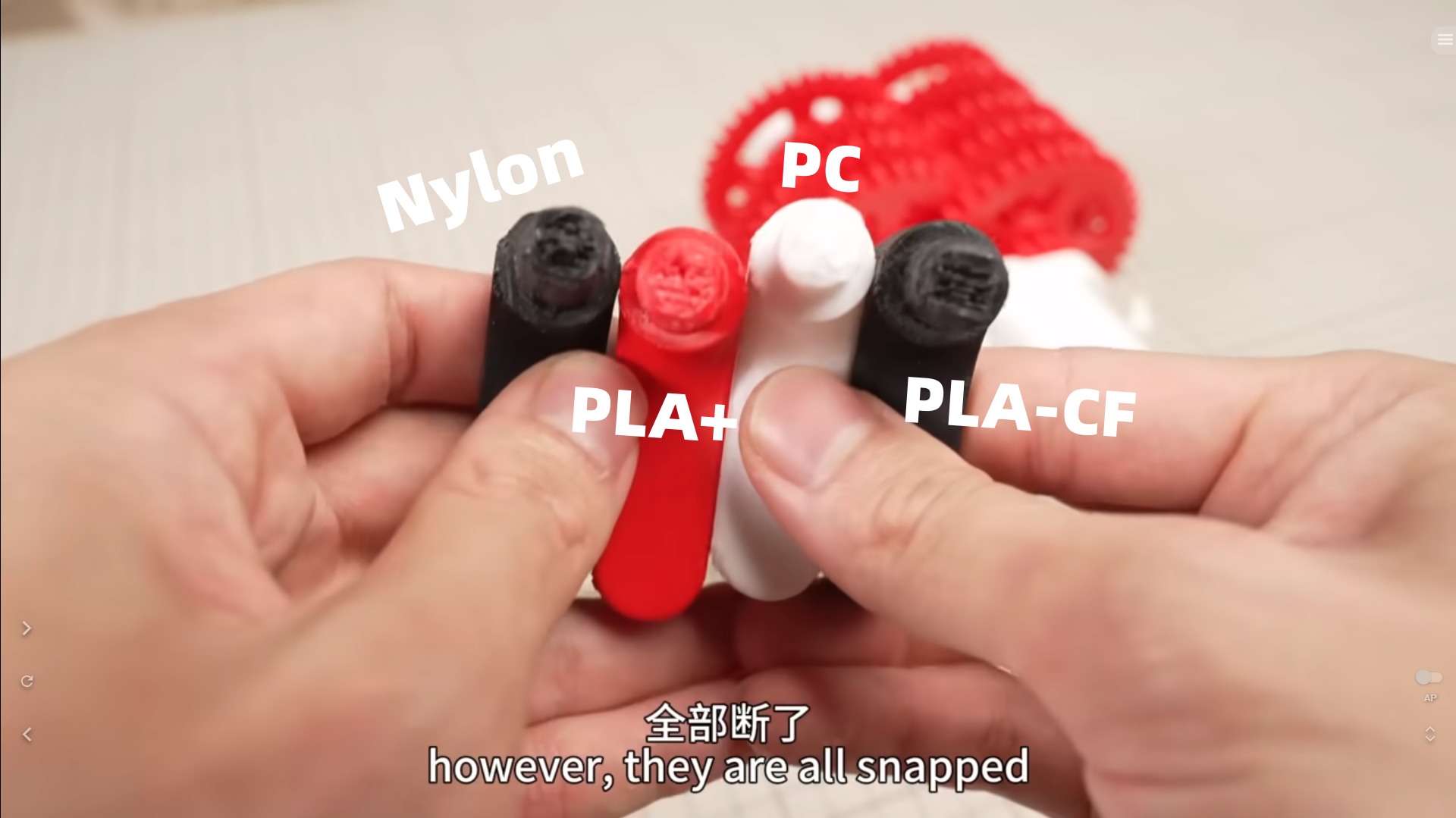

Um den neunten Gang anzutreiben, war es notwendig, die Vorkraft durch Vergrößerung des Radius der Mittelwelle und den Einsatz einer dickeren Spritze zu erhöhen. Zu diesem Zeitpunkt ist die Kraft auf Schaft und Spritze jedoch so groß, dass mit PLA+, PLA-CF, PC und Nylon gedruckte Griffe verdreht werden.

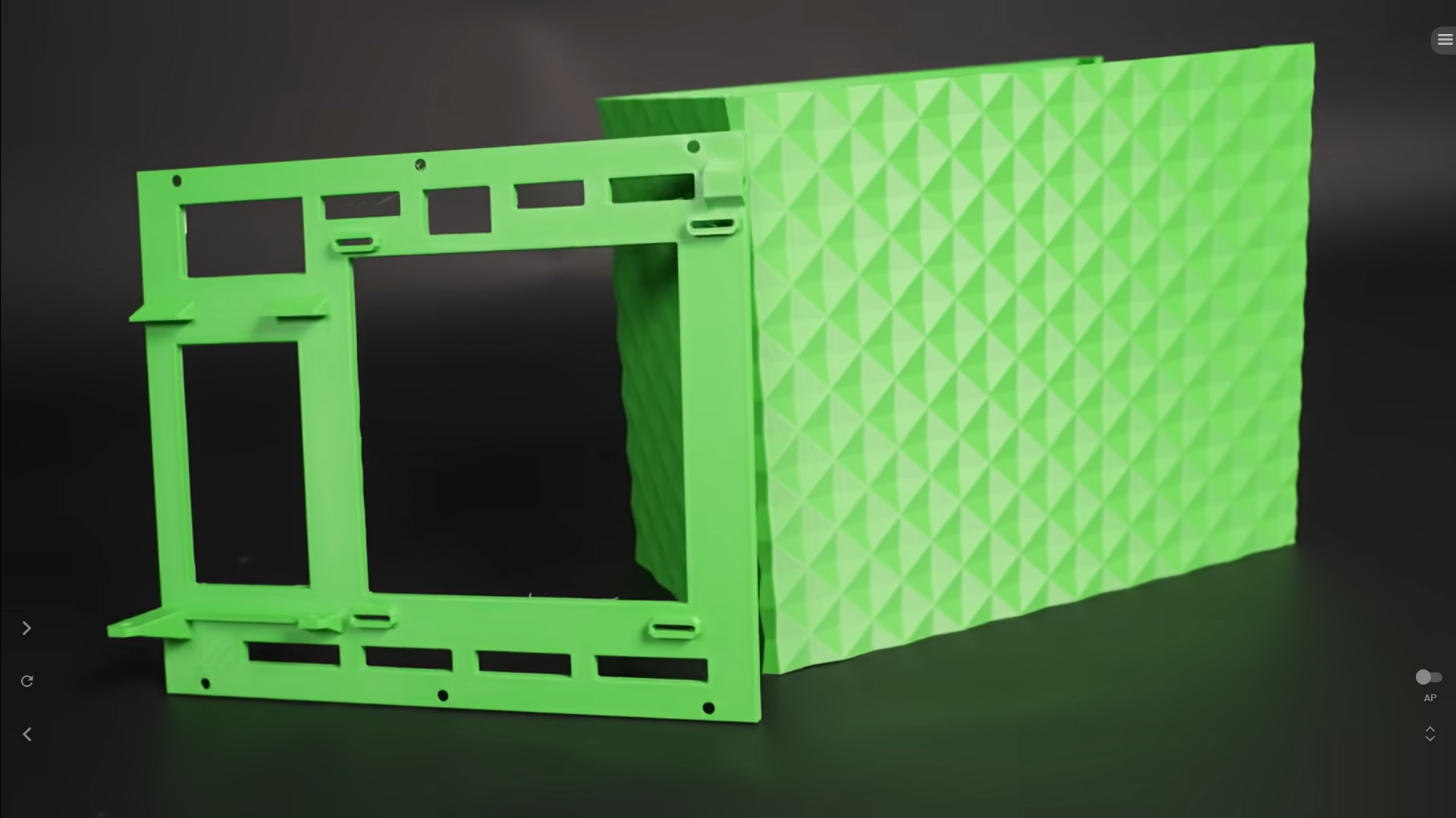

Daher beschloss Owen, mit QIDI Max3 kohlenstofffaserverstärktes Nylon und glasfaserverstärktes ABS zu drucken. Die aktive Kammerheizung auf bis zu 65 °C ermöglicht den Druck einer breiten Palette von Hochleistungsfilamenten und löst Verwerfungen und Schichttrennungen beim Drucken großvolumiger Modelle perfekt. Das Bild unten zeigt Owens kleines ITX-Computergehäuse, bedruckt mit ASA.

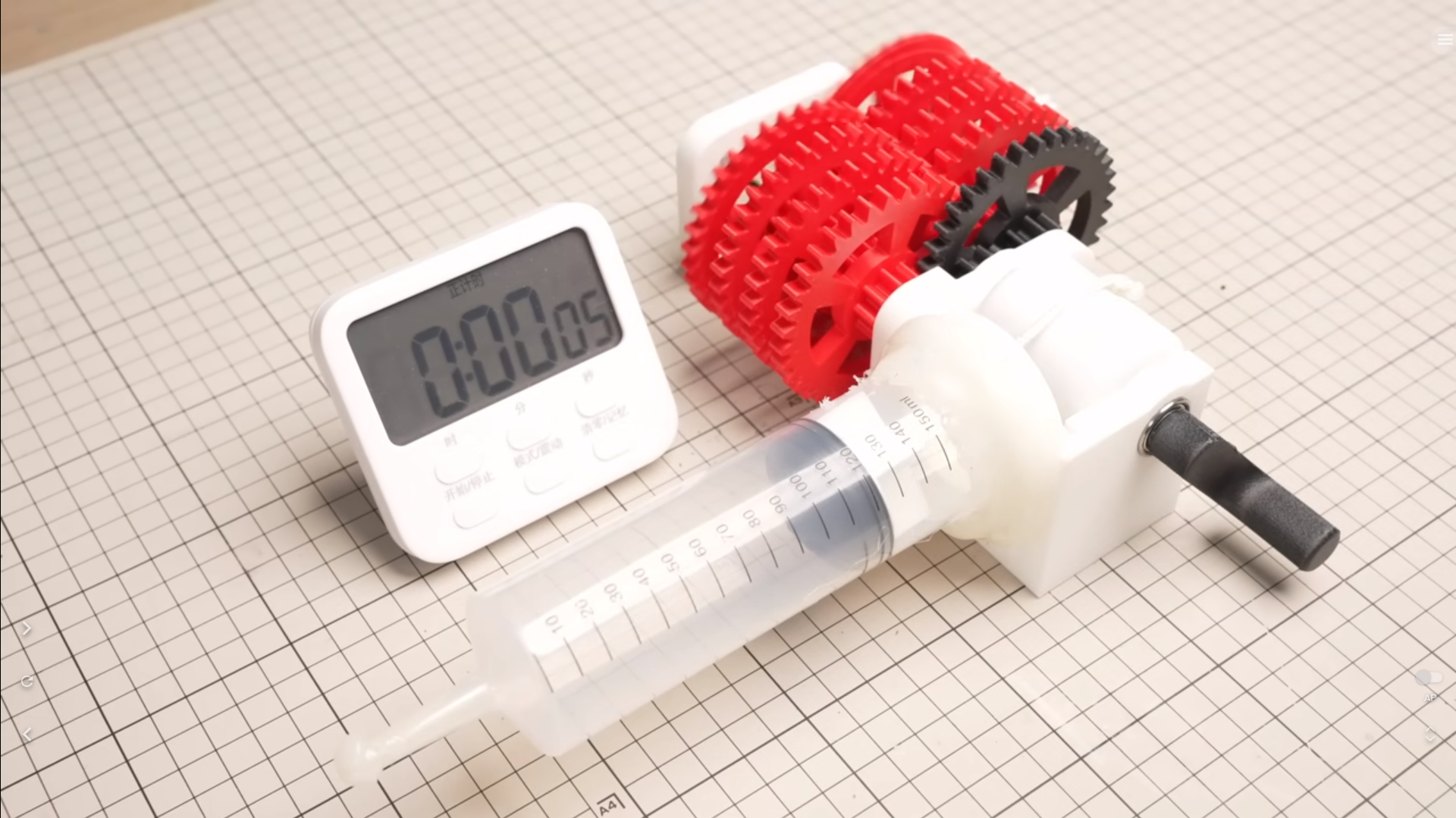

Mit dem Griff und den Zahnrädern, die mit kohlenstofffaserverstärktem Nylon bedruckt waren, konnte Owen das Gerät zum Laufen bringen und den neunten Gang einlegen, aber der Kolben prallte nur halb so lange zurück wie bei acht Gängen. Daraus folgt, dass das Fahren im neunten Gang nicht zu einer längeren Sprungzeit, sondern zu einem unnötigen Energieverlust führt. Der Schlüssel zu längeren Absprungzeiten liegt darin, den kritischen Punkt zu finden.

Es ist erstaunlich, wie viel physikalisches und mechanisches Wissen in diesem Experiment steckt. Für weitere Details zum Experiment schauen Sie sich bitte das Originalvideo an, das auf der Seite „Owen来造_Owen to create“ gepostet wurde.
